Proceq GS8000 Bodenradar

Proceq GS8000 setzt neue Maßstäbe

Das Subsurface GPR (Ground-Penetrating-Radar) mit SFCW-(Stepped-Frequency Continuous Wave)-Technologie ist ein Bodenradar-System zur Erfassung und Kartierung des Untergrunds in höchster Auflösung. Mit Hilfe des Proceq GS8000 detektieren Sie metallische als auch nicht-metallische Leitungen und andere Objekte im Untergrund. Der Boden wird bei der Erfassung nicht zerstört.
Das GS8000 ist ein Wagen zum Schieben und Ziehen. An der Wagenunterseite befindet sich das GPR; darüber liegend ist die GNSS-Antenne montiert, und am Schiebebügel wird ein iPad Pro befestigt, über das die Erfassung und Bedienung live erfolgt.







Jetzt kostenlos Infos anfordern          Proceq GS8000 kaufen



Auflösung & Tiefe in einem GPR vereint

Das GPR des Proceq GS8000 ist optimiert zur Erkennung selbst kleiner und eng beieinander liegende Objekte, auch in großen Tiefen. Mittels der SFCW-Technologie wird dabei eine beachtliche Bandbreite von 40 - 3440 MHz abgedeckt! So lassen sich selbst Objekte von nur 1 cm Größe in bis zu einer Tiefe von 8 m erfassen.

Hochgenaue Positionierung

Dank Plug&Play-GNSS-Integration verfügt das System über hochgenaue Positionierungs-Technik, inklusive Zugang zum Positionskorrekturdatendienst. Hierbei werden alle GNSS-Satelliten unterstützt. Die europaweite SSR-Erweiterung bietet hier eine Echtzeit-Genauigkeit von 1 - 5 cm innerhalb von Sekunden.

Proceq GS8000 GPR

Optimales Handling und Benutzerfreundlichkeit

Über das iPad Pro lässt sich das Bodenradar GS8000 über vertraute Touch-Technologie steuern. Die App ist dabei immer aktuell. So entstehen mühelos End-to-end-Workflows vor Ort und dank multipler Vor-Ort-Visualisierungen lässt sich die Erfassung in Echtzeit mitverfolgen. Die obligatorische GS-App ist dabei Cloud-basiert und liefert direkte 1D-, 2D- und 3D-Vor-Ort-Ansichten, inklusive AR- & KI-Unterstützung. Die Ergebnisse lassen sich zudem auf Knopfdruck in gängige CAD- und GIS-Formate umwandeln und vieles mehr!

Vielseitig & komfortabel

Das GPR GS8000 ist ein idealer Begleiter im Innen- und Außendienst. Das System passt sich mühelos an alle Bodenverhältnisse an, ist kompakt und kabellos. Auch bei größeren Projekten und langem Betrieb ermöglicht es dank seiner ergonomischen Einstellungsmöglichkeiten ermüdungsfreies Arbeiten bei ganztägigem Einsatz. Der Wagen zum Schieben/Ziehen besitzt eine einstellbare Bodenfreiheit von 0 - 25 mm, so kann die Höhe des GPR entsprechend der Bodenverhältnisse angepasst werden.
Mit seinen kompakten Abmessungen von 610 x 570 x 380 mm und einem Gewicht < 25 kg, ist das GPR GS8000 ein flexibler Partner bei Ihrem Projekt. Dank leistungsstarker Akkus und Powerbank sind dem System keine Grenzen gesetzt.

Proceq GS8000

Proceq GS8000 Zusammenfassung

Modularer Frequenzbereich: 40-3440 MHz

Effektive Bandbreite: 3200 MHz

Gewicht: < 25 kg

Scan-Geschwindigkeit: Bis zu 100 Scans pro Meter

Geschwindigkeit Schieben/Ziehen: Max. 80 km/h (Montage auf geeignetem System vorausgesetzt)

Abmessungen: 610 x 570 x 380 mm

Eindringtiefe: Bis zu 10 m (je nach Bodenbeschaffenheit)



Jetzt kostenlos Infos anfordern          Proceq GS8000 kaufen

Anwendungsbereiche des Bodenradars

Das GPR GS8000 von Proceq ist vielseitig in den folgenden Bereichen einsetzbar:

  • Lokalisierung von Rohrleitungen und Kabeln
  • Archäologische Untersuchungen
  • 3D-Oberflächen-Laserscanning
  • Polizei und Sicherheitsbehörden
  • Betonstruktur
  • Land- & Forstwirtschaft
  • Straßen und Brückenbau/Instandhaltung
  • Umwelt
  • Geotechnik
  • Forschung und Ausbildung

Proceq GS8000

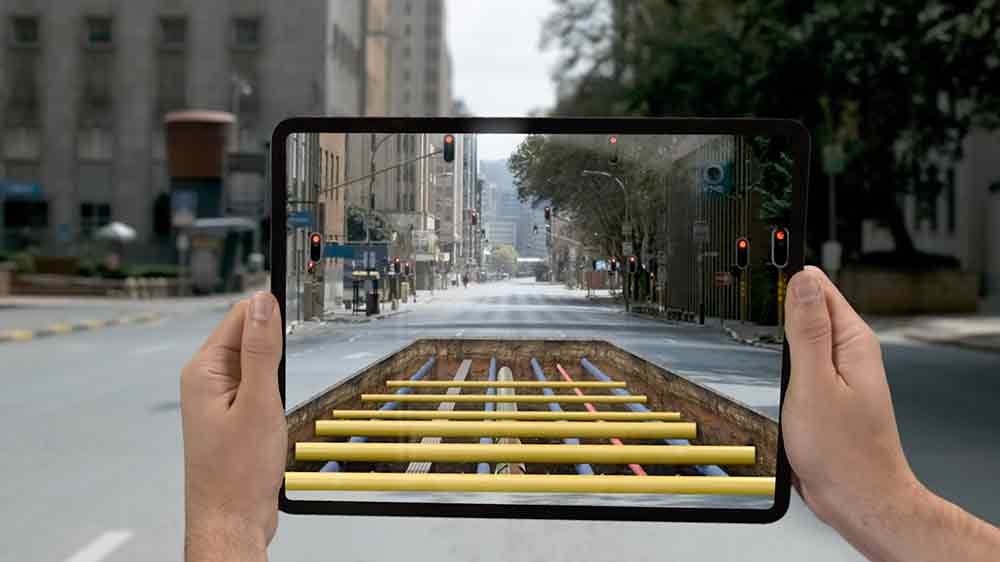

Zuverlässige Lokalisierung von Rohrleitungen & Kabeln

Lokalisieren und kartieren Sie Metall-, Kunststoff- und Betonleitungen. Die Bildgebung erfolgt dabei in Echtzeit. So können Netzmeister genaue Berichte für die unterirdische Versorgungstechnik erstellen.

Dieser Anwendungsbereich ist vor allem interessant für:

  • Gasnetzwerke
  • Elektrizitätswerke
  • Wasserwirtschaft
  • IT- und TV-Technologieunternehmen

Vermessung nicht nur oberirdisch mit 3D-Laserscanning, sondern auch unterirdisch

Möchten Sie beispielsweise Bauwerke oder Industrieanlagen mit einem Laserscanner digital erfassen? Dann ergänzen Sie Ihre Messergebnisse zusätzlich durch die Informationen zum Untergrund, die Ihnen das Bodenradar GS8000 liefert. In Verbindung mit mobilen und terrestrischen Laserscans lässt sich so ein umfassendes Modell erstellen, welches sowohl ober- als auch unterirdische Daten zeigt.

Dieser Anwendungsbereich ist vor allem interessant für:

  • Unterirdische Versorgungstechnik
  • Bauvermessung
  • Industrieanlagen
  • Erstellung komplexer Karten

Zerstörungsfreie Untersuchung der Betonstruktur

Mit Hilfe des GS8000 können Sie den Untergrund zerstörungsfrei bis in mehrere Meter Tiefe untersuchen. So lassen sich selbst…

  • Leitungen
  • Spannkabel
  • Bewehrungsstahl/Bewehrungsdraht
  • Risse, Hohlräume
  • Wabenbildung
  • Delamination

… in Position, Lage und Tiefe orten und dokumentieren.

Instandsetzungen im Straßen- und Brückenbau effizient planen

Im Straßen- und Brückenbau bietet die zerstörungsfreie Prüfung mittels GPR-Technologie einen großen Nutzen. Das Bodenradar erleichtert insbesondere die Messung der Schichtdicken der Straßenbeläge und die Untersuchung des Fahrbahnstruktur sowie der Brückendecke, wodurch sich Modernisierungsmaßnahmen effizienter planen lassen.

Polizei und Sicherheitsbehörden

Mit dem GS800 erhalten Tatort-Ermittler und forensische Sachverständige einen zuverlässigen und aussagekräftigen Ergebnisbericht. Sie können vergrabene Leichen, Waffen- und Drogenverstecke sowie Diebesgut in Wänden, Kellerböden usw. aufspüren. Der Einsatz von GPR-Technologie eignet sich zudem hervorragend zum Auffinden von Blindgängern (UXO).

Archäologie

Mit Hilfe eines Bodenradars können Sie kulturelle Schätze aufspüren. So lassen sich Fundamente historischer Gebäude, Straßen, Tunnel und Mauerstrukturen detektieren. Ebenso erleichtert die Technologie auch das Auffinden unmarkierter Gräber und die Kartierung historischer Friedhöfe.

Geotechnik

Die GPR-Technologie ist vor allem interessant für oberflächennahe geophysikalische oder bautechnische Untersuchungen. Beispielsweise kann der Zustand eines Bauwerks durch regelmäßige Inspektionen überprüft werden. Für die Nachbearbeitung der Daten werden fortschrittliche Softwarelösungen verwendet. Auch lassen sich komplexe Kartenmaterialien erstellen.

Folgende Anwendungen sind möglich:

  • Detektion von Einbrüchen und Senkungen
  • Messung der Gesteinstiefe
  • Bodenstratigraphie
  • Bestimmung des Grundwasserspiegels
  • Bathymetrie
  • Straßenbau
  • Industrielle Landschaften

Umwelt, Land- und Fortwirtschaft

In der Land- und Forstwirtschaft werden Bodenradar eingesetzt zur:

  • Kartierung des Wassergehalts im Boden
  • Abgrenzung von Entwässerungssystemen
  • Kartierung von Baumwurzeln
  • Messung der Feuchtigkeit in Holzprodukten
  • Kartierung unterirdischer Speicherbehälter
  • Untersuchung der Grundwasserverhältnisse
  • Ermittlung von Schadstoffen

Dieser Anwendungsbereich ist vor allem interessant für erd- und landwirtschaftliche Untersuchungen in Oberflächennähe. Die Daten werden in fortschrittlichen Softwarelösungen nachbearbeitet und dienen der Erstellung komplexer Karten.

Proceq GS8000

Forschung, Ausbildung Universitäten

Angehende Akademiker aus den Bereichen Geologie, Geophysik, Bauingenieurwesen und Archäologie können die moderne SFCW-Bodenradartechnologie einsetzen, um die Untersuchungen in den Bereichen Boden, Bauwesen, Landwirtschaft usw. als oberflächennahe Untersuchungen durchführen werden.
Für Universitäten bietet der Hersteller spezielle Konditionen an.



Jetzt kostenlos Infos anfordern          Proceq GS8000 kaufen

Wie funktioniert das Proceq GS8000 Bodenradar?

Über den ergonomisch einstellbaren Griff des Wagens lässt sich das System einfach in die gewünschte Richtung schieben und ziehen. Der GNSS-Empfänger liefert dabei exakte Positionsdaten. An der Unterseite des Wagens befindet sich das GPR. Das GPR GS8000 detektiert sowohl metallische als auch nicht-metallische Objekte im Untergrund. Das System passt sich dabei problemlos an alle Bodenverhältnisse an. Sie können zudem wählen, ob das GPR direkt auf dem Boden aufliegt oder sich bei schwierigen Bodenverhältnissen in 25 mm Höhe befindet.

Proceq GS8000 Bodenradar GPR

Die durch die SFCW (Stepped Frequency Continuous Wave)-Technologie erfassten Informationen werden auf dem Tablet-Display live visualisiert. Die Messdaten liefern dabei Informationen zur Position, Tiefe und Lage der unterirdischen Objekte (z. B. Leitungen), sodass Sie den Untergrund bereits vor Ort analysieren können. Auf dem iPad können Sie bereits während der Datenerfassung zwischen verschiedenen Ansichten und Auflösungen wechseln sowie beispielsweise Kommentare und Sprachnachrichten hinzufügen und die Art der Leitung markieren (z. B. Gas, Elektro, Abwasser).

Der große Vorteil der zum Einsatz kommenden Stepped-Frequency Continuous Wave Technologie ist dabei die stufen- und lückenlose Erfassung der Tiefe im Vergleich mit einem regulären GPR, das mit dem Impulsverfahren arbeitet.

Das SFCW-GPR, das einen Frequenzbereich von 40 – 3.440 MHz Abdeckt, liefert hochauflösende Daten und eignet sich vor allem für:

  • kleine Objekte
  • eng beieinander liegende Objekte
  • tiefer liegende Objekte









Jetzt kostenlos Infos anfordern          Proceq GS8000 kaufen

Spezifikationen des Proceq GS8000



// SENSOR
Bodenradar-Technologie SFCW
(Stepped-Frequency Continuous Wave)
Modulierter Frequenzbereich 40 – 3.440 MHz
Effektive Bandbreite 3.200 MHz
Min. detektierbare Objektgröße 1 cm (metallischer Gegenstand, der in 0,3 m Tiefe vergraben ist, durchschnittliche Bodenverhältnisse)
Max. Eindringtiefe 10 m (je nach Bodenverhältnissen,
typ. 6 m bei mittleren Bodenverhältnissen)
Scanrate 500 Hz
Räumliches Intervall bis zu 100 Scans/m
Erfassungsgeschwindigkeit bis zu 80 km/h (bei 50 mm Scan-Intervallen)
GNSS-Empfänger

Multiband-GPS + Glonass + Galileo + Beidou
SSR-Erweiterung (benötigt aktive Internetverbindung auf dem iPad) RTK-kompatibel

GNSS-Empfänger Abmessungen 145 x 145 x 70 mm
GNSS-Empfänger Gewicht 0,7 kg, 4x AA-Batterien enthalten
GNSS-Echtzeit-3D-Genauigkeit ca. 1 – 5 cm
GNSS-Initialisierungszeit ca. 5 – 30 s
Rad-Encoder 2
// BETRIEBSPARAMETER
Konfiguration Kabelloser Schiebe- und Ziehwagen
Gewicht 24 kg (exkl. Batterien und Tablet)
Abmessungen 61 x 57 x 38 cm
Antennen-Positionen Auf dem Erdboden oder in 25 mm Höhe
Schutzklasse IP65
Stromverbrauch 11 W
Stromversorgung herausnehmbarer & flugsicherer Akku, handelsübliche Powerbank
Betriebsdauer 3,5 Stunden (mit Akku)
bis vollen Arbeitstag (mit Powerbank)
Betriebstemperatur -10° bis 50°C
Relative Luftfeuchtigkeit bei Betrieb <95%, nicht kondensierend
Konnektivität WiFi, Ethernet, USB-A, USB-B, USB-C, Lemo
// SOFTWARE / WORKSPACE APP
Aufnahme-Modi Linienscan, Flächenscan, freier Pfad
Ansichtsmodi A-Scan, Linienscan nicht verlagert, Linienscan verlagert, Intervallansicht, Kartenansicht, 3D, Augmented Reality
Vor-Ort-Anmerkungen Tags, Markierungen, Points of Interest, Linien, Fotos, Notizen, Sprachnotizen, Markups
Anpassbare Anzeigeeinstellungen Farbpalette, lineare Zunahme, Tiefenausgleich, Hintergrundausblendung, mehrschichtige Dielektrizitätskonstante, Zeitfenster, Rauschunterdrückungsfilter, Frequenzfilter, Tiefpassfilter, Schichttiefe, Schichtdicke
Daten-Optionen Cloud-Speicher, SEG-Y-Export, HTML-Export, KML-Export, DXF-Export, SHP-Export
Anzeigegerät Jedes iPad® oder iPad Pro®
Empfohlen: iPad Pro WiFi+Cellular (M1)
Bildschirmauflösung: bis zu 2.732 x 2.048 Pixel
Speicherkapazität: bis zu 1 TB
Max. Scanlänge bis zu 15 km
Max. Scan-Rastergröße bis zu 80 x 80 m

Proceq GS8000 GPR

GPR-Technologie im Vergleich

...folgt in Kürze
