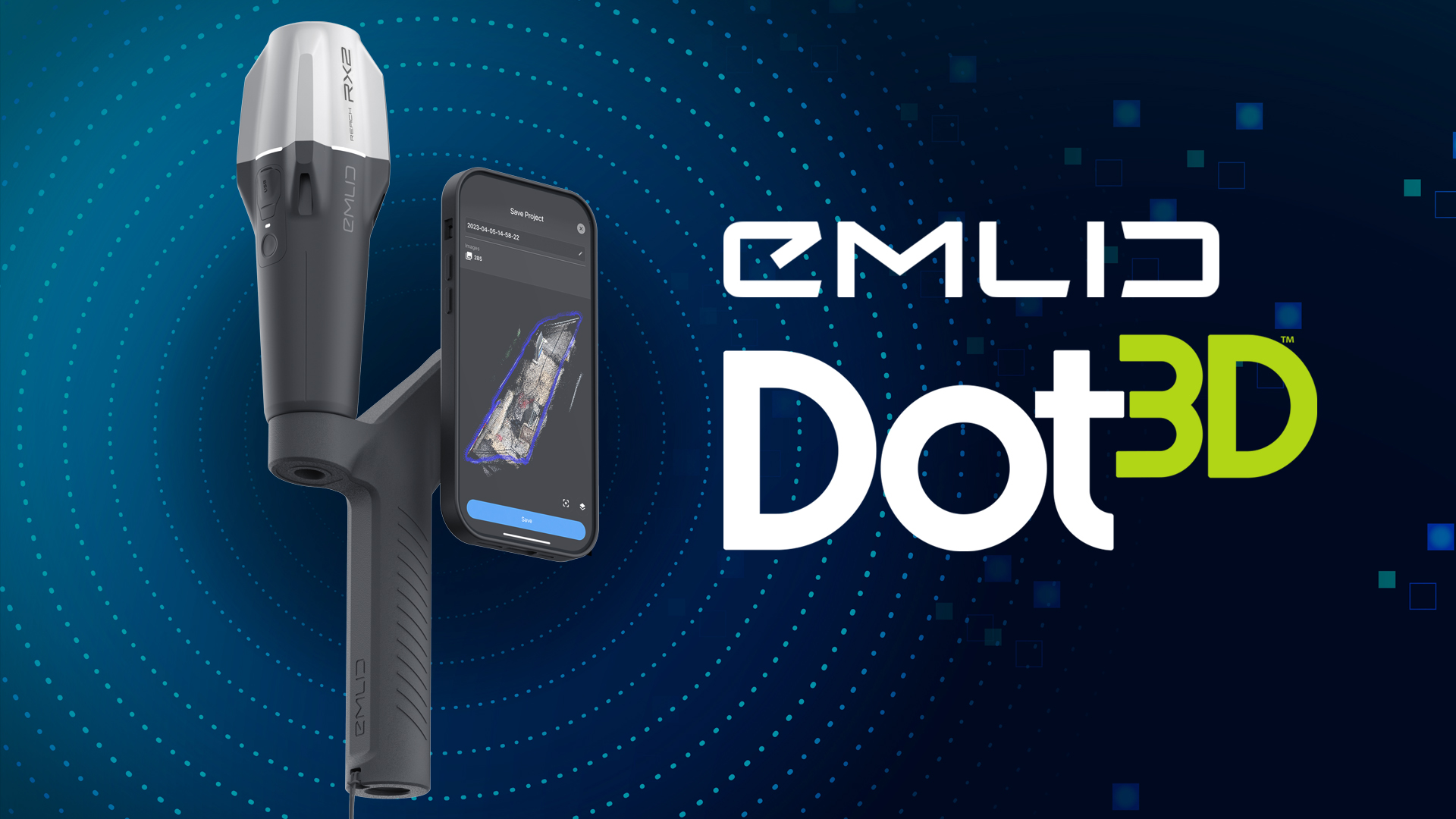

Emlid & DotProduct 3D Scanning Kit
TitlePräzises 3D-Scanning trifft auf mobile RTK-Technologie
Die Kombination aus Dot3D Software und GNSS-Empfängern von Emlid eröffnet neue Möglichkeiten in der mobilen 3D-Datenerfassung. Durch die direkte Integration von RTK-Positionsdaten in den Scanprozess lassen sich Punktwolken nicht nur schnell erfassen, sondern auch unmittelbar georeferenzieren. Das Ergebnis ist ein effizienter Workflow, der Genauigkeit und Benutzerfreundlichkeit optimal miteinander verbindet.
TitleEMLID: Mobile RTK-Technologie für präzise Positionierung

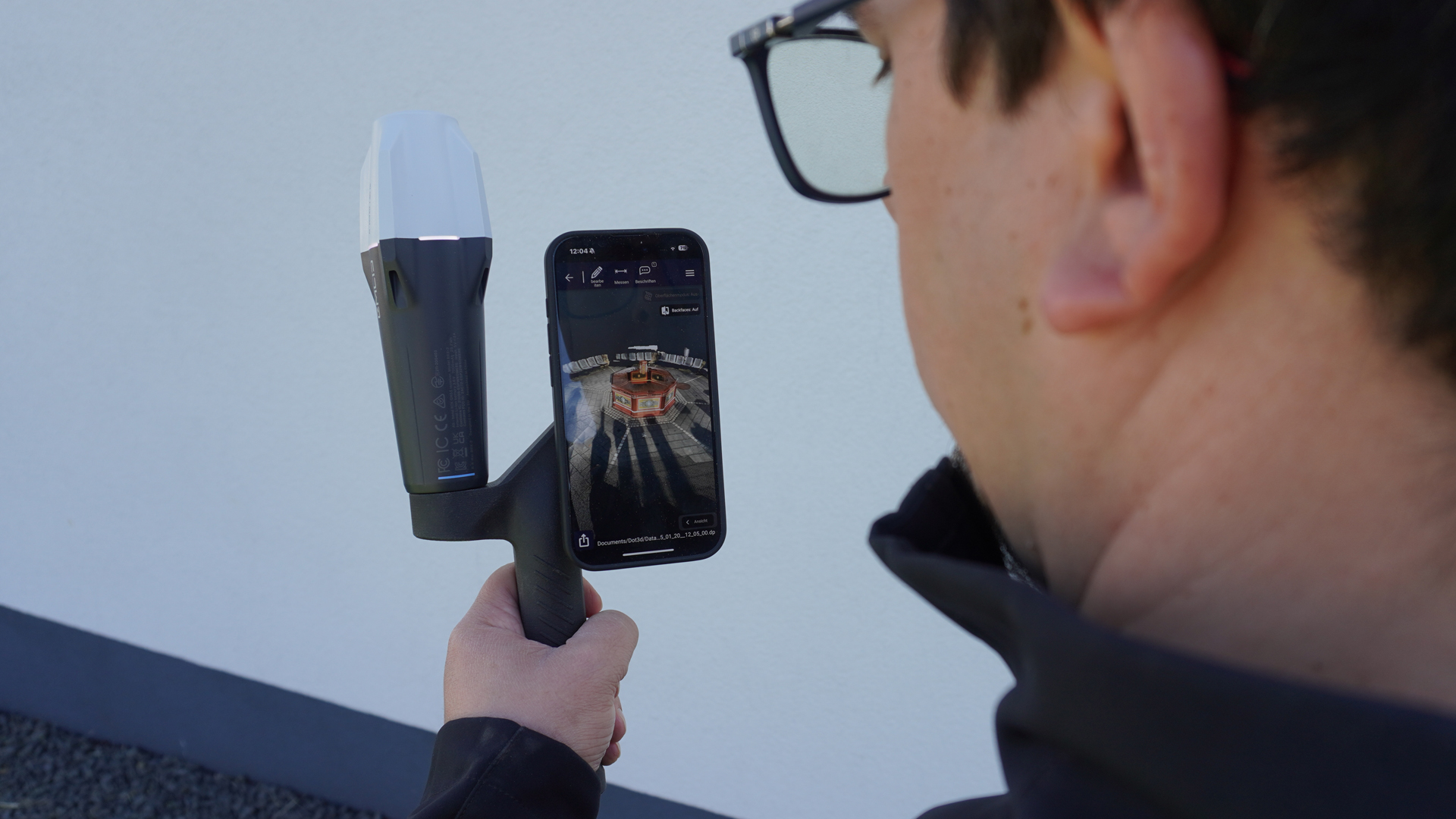

Die GNSS-Empfänger von Emlid, wie der Reach RX2, liefern präzise Positionsdaten in Echtzeit und lassen sich einfach in bestehende Workflows integrieren. Dank moderner RTK-Technologie und intuitiver Bedienung eignen sie sich ideal für den mobilen Einsatz im Feld.
In Kombination mit einem GNSS-Stab können zudem klassische Vermessungsaufgaben wie Absteckungen und Punktaufnahmen problemlos durchgeführt werden.
Die kompakte Bauweise und die schnelle Einsatzbereitschaft machen die Systeme besonders flexibel und zuverlässig in unterschiedlichsten Anwendungsszenarien
TitleDot3D: Professionelles 3D-Scanning mit LiDAR
Dot3D ist eine professionelle 3D-Scanning-App für das iPhone zur schnellen Erfassung und Verarbeitung von LiDAR- und bildbasierten Scandaten. Die Software ermöglicht die Erfassung und direkte Nachprozessierung der Punktwolken unmittelbar vor Ort – vollständig auf dem iPhone und ohne Nutzung von Cloud-Diensten. Dadurch bleibt der gesamte Workflow intuitiv, schnell und unabhängig.
Durch die Integration externer GNSS-Daten erweitert Dot3D zudem seine Funktionalität erheblich und erlaubt eine direkte Verknüpfung von 3D-Geometrie mit präzisen Positionsinformationen.
TitleVorteile der Kombination aus Dot3D und Emlid
Die Verbindung von Dot3D und Emlid schafft einen durchgängigen Workflow von der Datenerfassung bis zur georeferenzierten Punktwolke. Während des Scannens werden GNSS-Daten in Echtzeit integriert und automatisch verarbeitet.
Besonders hervorzuheben ist die intelligente Gewichtung der Positionsdaten: Dot3D berücksichtigt die Qualität der GNSS-Signale und nutzt diese gezielt zur Optimierung der Punktwolke. Dadurch wird eine hohe Gesamtgenauigkeit erreicht, ohne dass fehlerhafte Daten das Ergebnis negativ beeinflussen.
TitleEffizient, flexibel & sofort einsatzbereit
Die Kombination eignet sich sowohl für Einsteiger als auch für fortgeschrittene Anwender, die Wert auf einen schnellen und zuverlässigen Workflow legen. Ohne aufwendige Vermessungsausrüstung lassen sich präzise 3D-Daten erfassen und direkt weiterverarbeiten. Die Lösung ist mobil, intuitiv bedienbar und reduziert den Aufwand für Datenerfassung und Nachbearbeitung erheblich.
TitleVielseitig einsetzbar – von der Datenerfassung bis zur Analyse
Die Kombination aus Dot3D und GNSS-Technologie von Emlid eröffnet ein breites Spektrum an Einsatzmöglichkeiten in unterschiedlichsten Branchen. Durch die Verbindung von mobilem LiDAR-Scanning und präziser RTK-Positionierung lassen sich sowohl kleinere Projekte effizient umsetzen als auch moderat größere Umgebungen zuverlässig erfassen.
Besonders dort, wo Geschwindigkeit, Flexibilität und georeferenzierte Daten gefragt sind, spielt diese Lösung ihre Stärken aus. Anwender profitieren von einem durchgängigen Workflow – von der Aufnahme bis zur Weiterverarbeitung – und können Projekte deutlich schneller und präziser realisieren.
TitleAnwendungsbereiche
- Bauwesen und Bestandsdokumentation
- Vermessung und Kartierung
- Infrastruktur- und Außenanlagen
- Forensik und Unfallaufnahme
- Facility Management
- Landschafts- und Umweltplanung
TitleVom Scan zur georeferenzierten Punktwolke – einfach & effizient
Die Kombination aus Dot3D und GNSS-Empfängern von Emlid ermöglicht einen durchgängigen Workflow von der Datenerfassung bis zur fertigen, georeferenzierten Punktwolke. Dabei greifen LiDAR-Scanning und RTK-Positionierung nahtlos ineinander und sorgen für präzise Ergebnisse – direkt im Feld und ohne komplizierte Zwischenschritte.

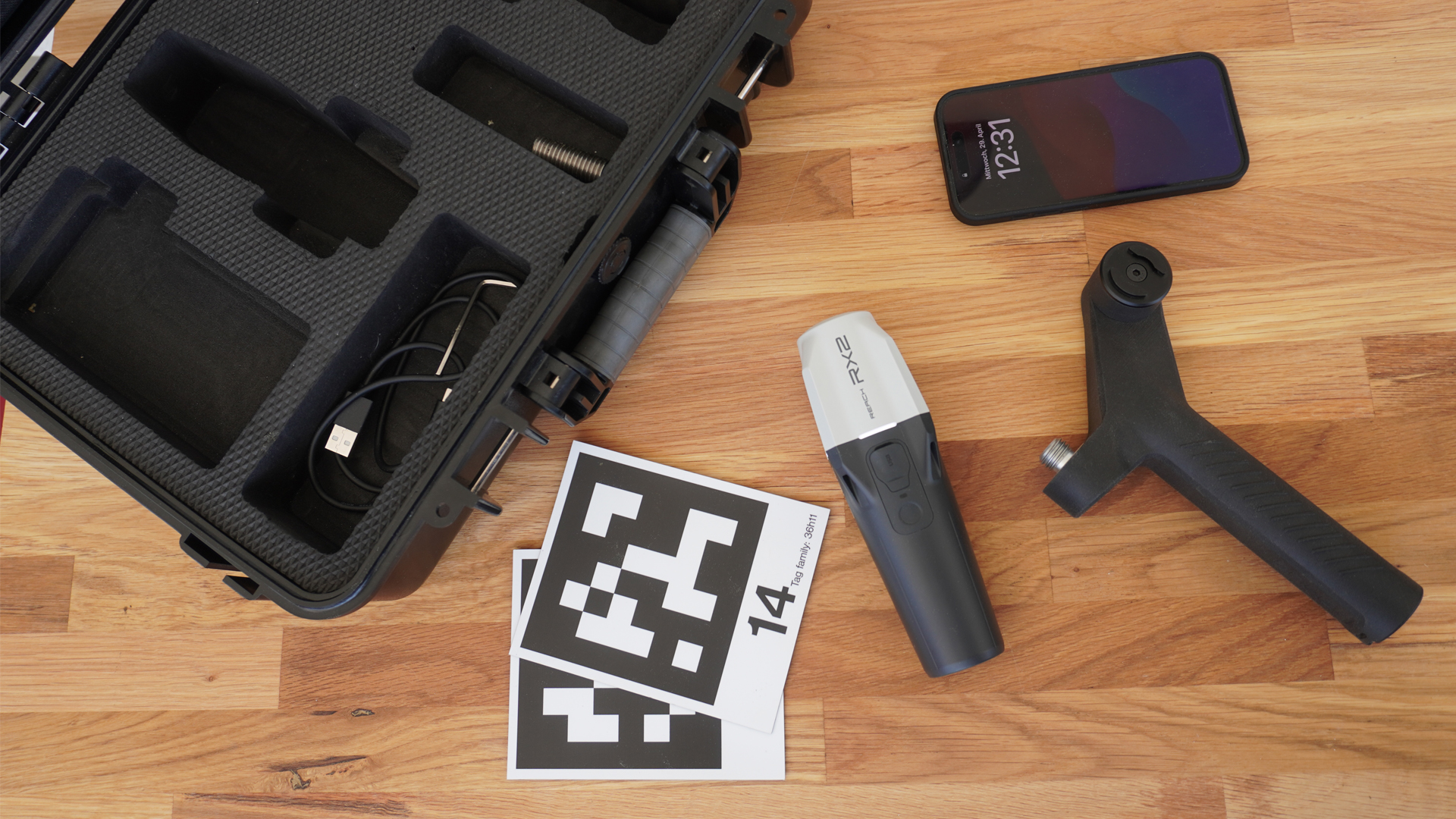

TitleEinrichtung & Start des Systems

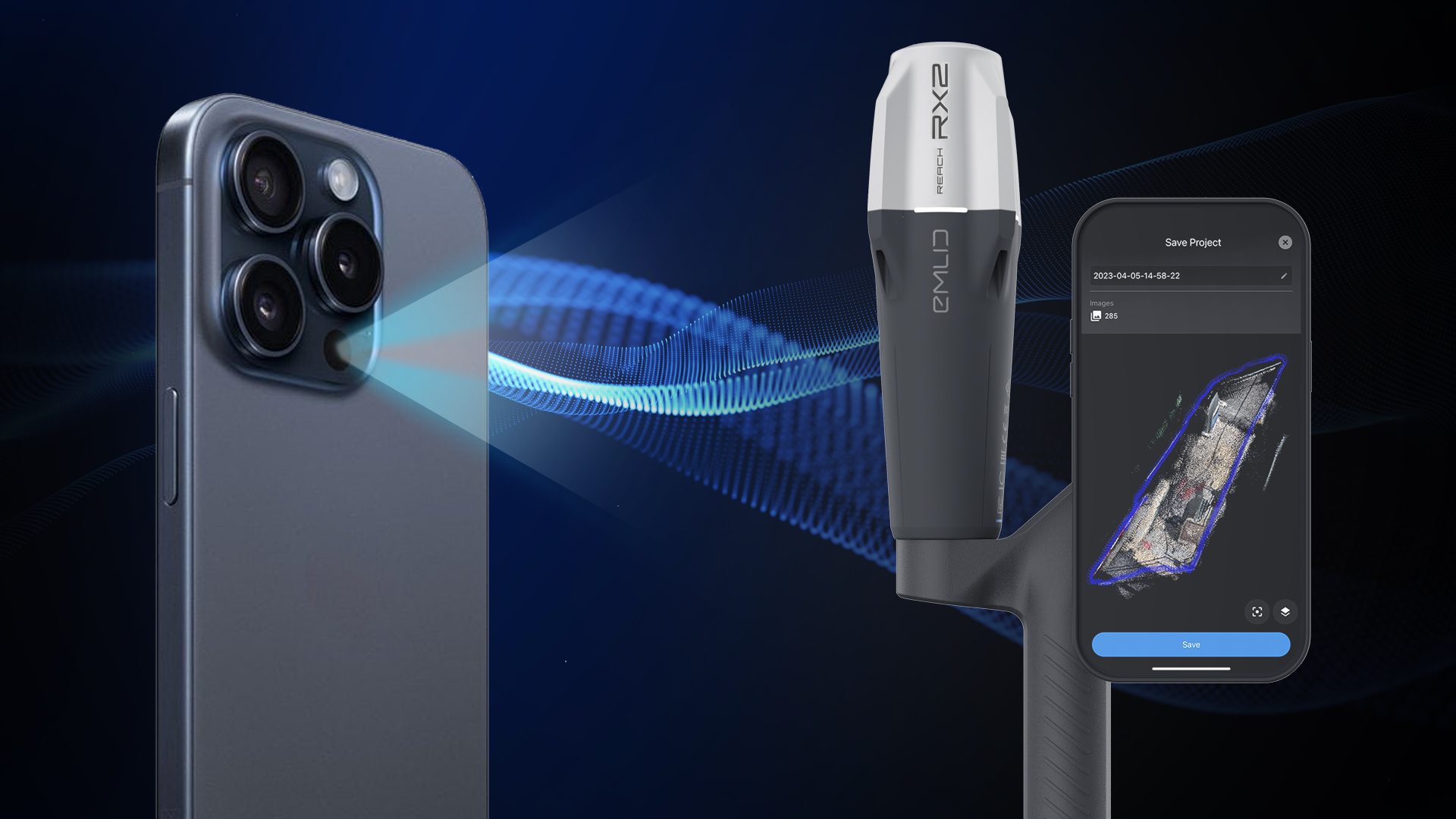

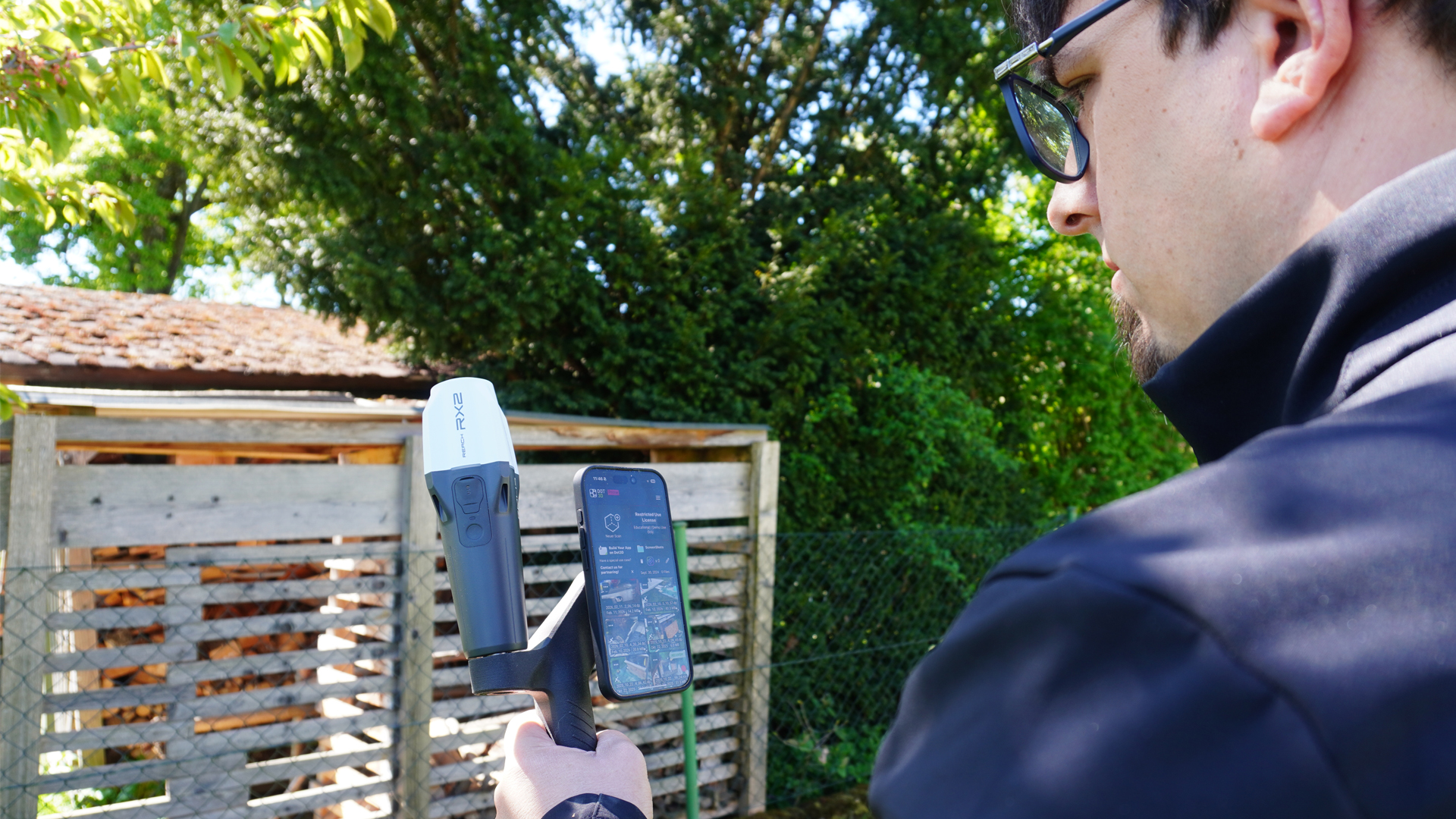

Zu Beginn wird der GNSS-Empfänger Emlid Reach RX2 (möglich ist auch der Reach RX) gemeinsam mit einem LiDAR-fähigen iPhone an einem Handgriff befestigt. Nach dem Einschalten des Empfängers und dem Start der Dot3D App wird die Verbindung zwischen beiden Geräten hergestellt. Dieser Schritt erfolgt schnell und unkompliziert, sodass das System innerhalb kürzester Zeit einsatzbereit ist. Der EMLID Empfänger Reach RX 2 nutzt dabei Bluetooth Low Energy (BLE), um sich mit dem iPhone zu verbinden. Zusätzlich können die benötigten Korrekturdaten direkt in der Dot3D Software hinterlegt werden, sodass eine präzise Positionierung möglich ist.

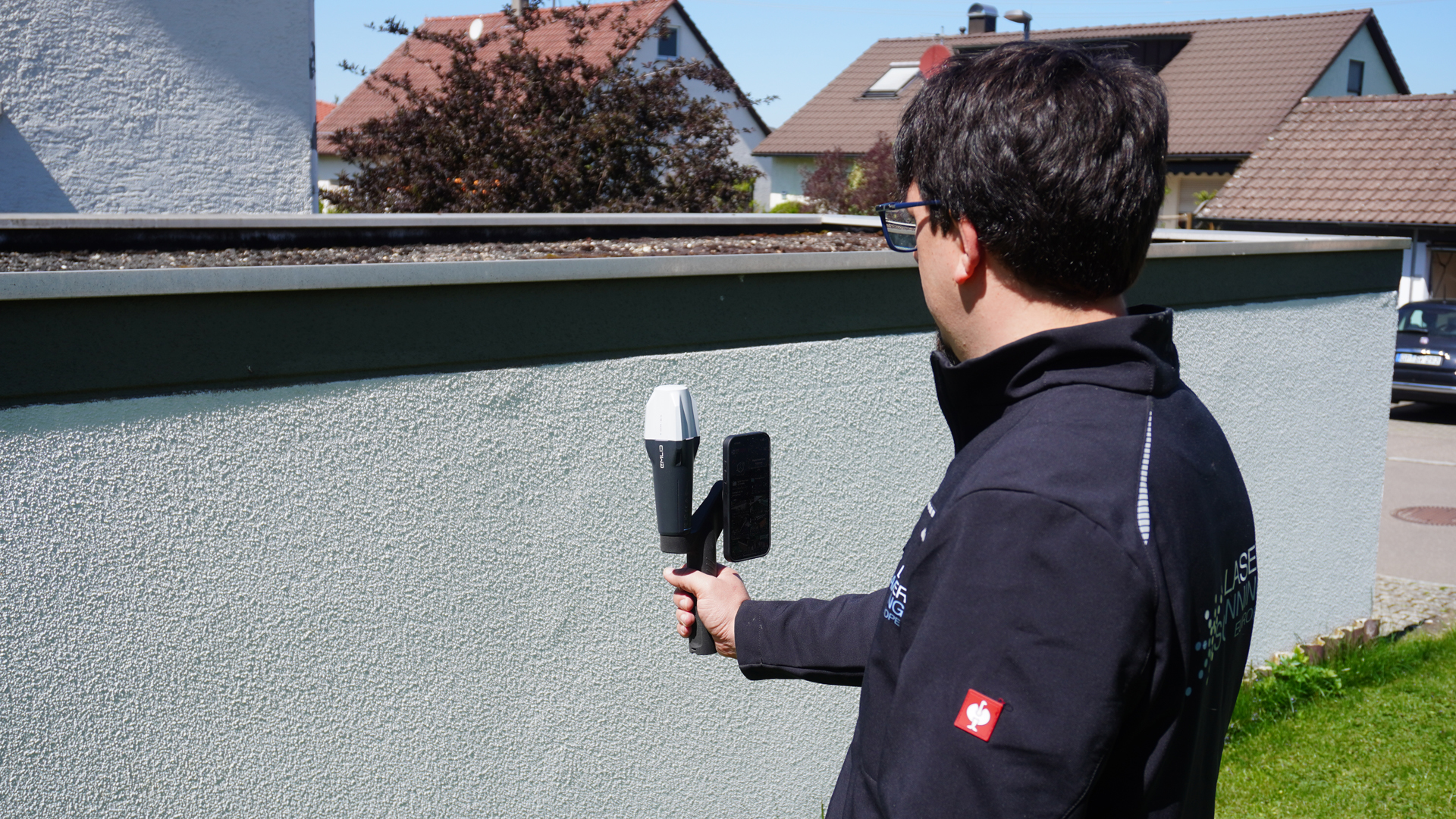

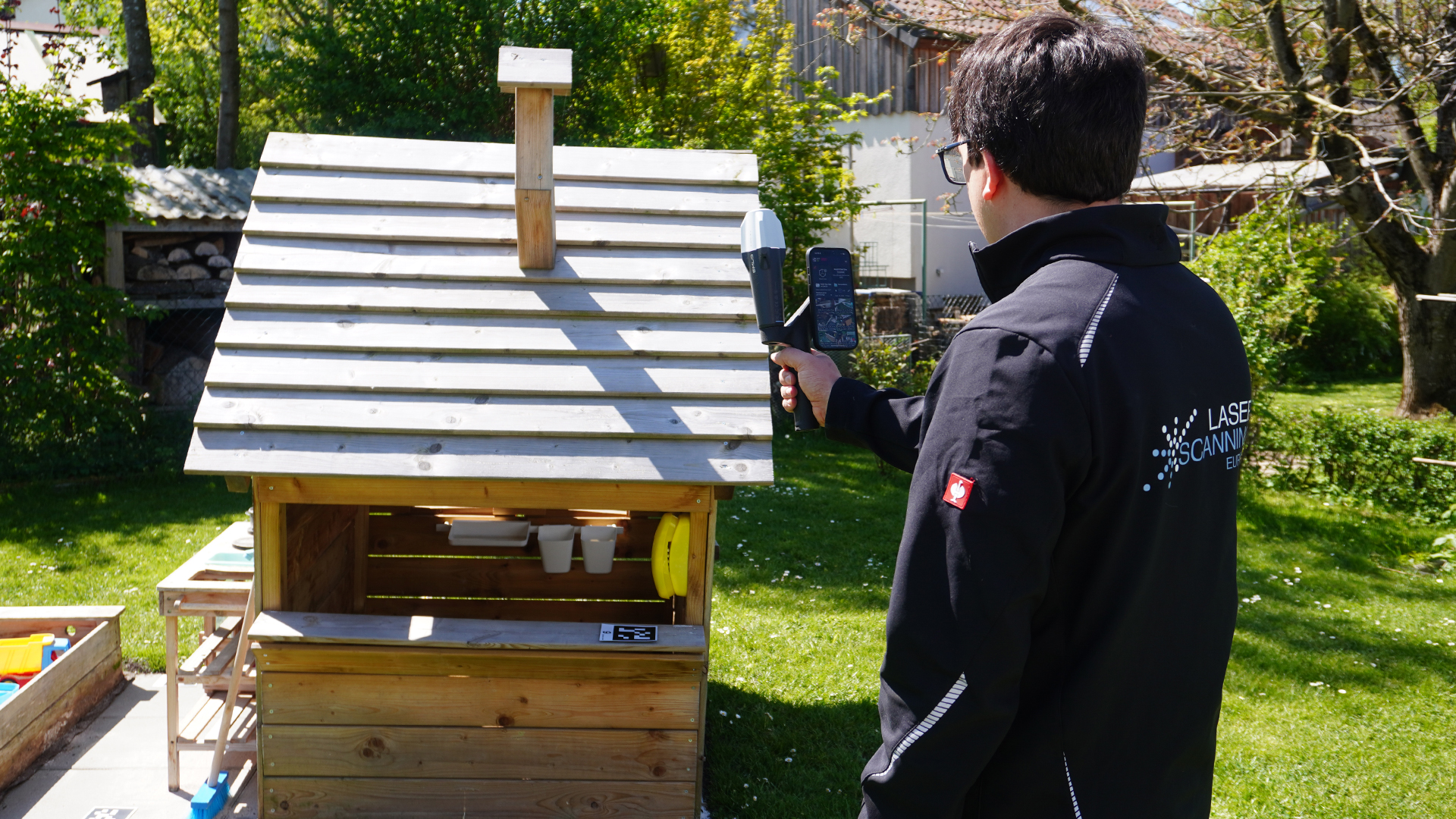

TitleDatenerfassung in Echtzeit

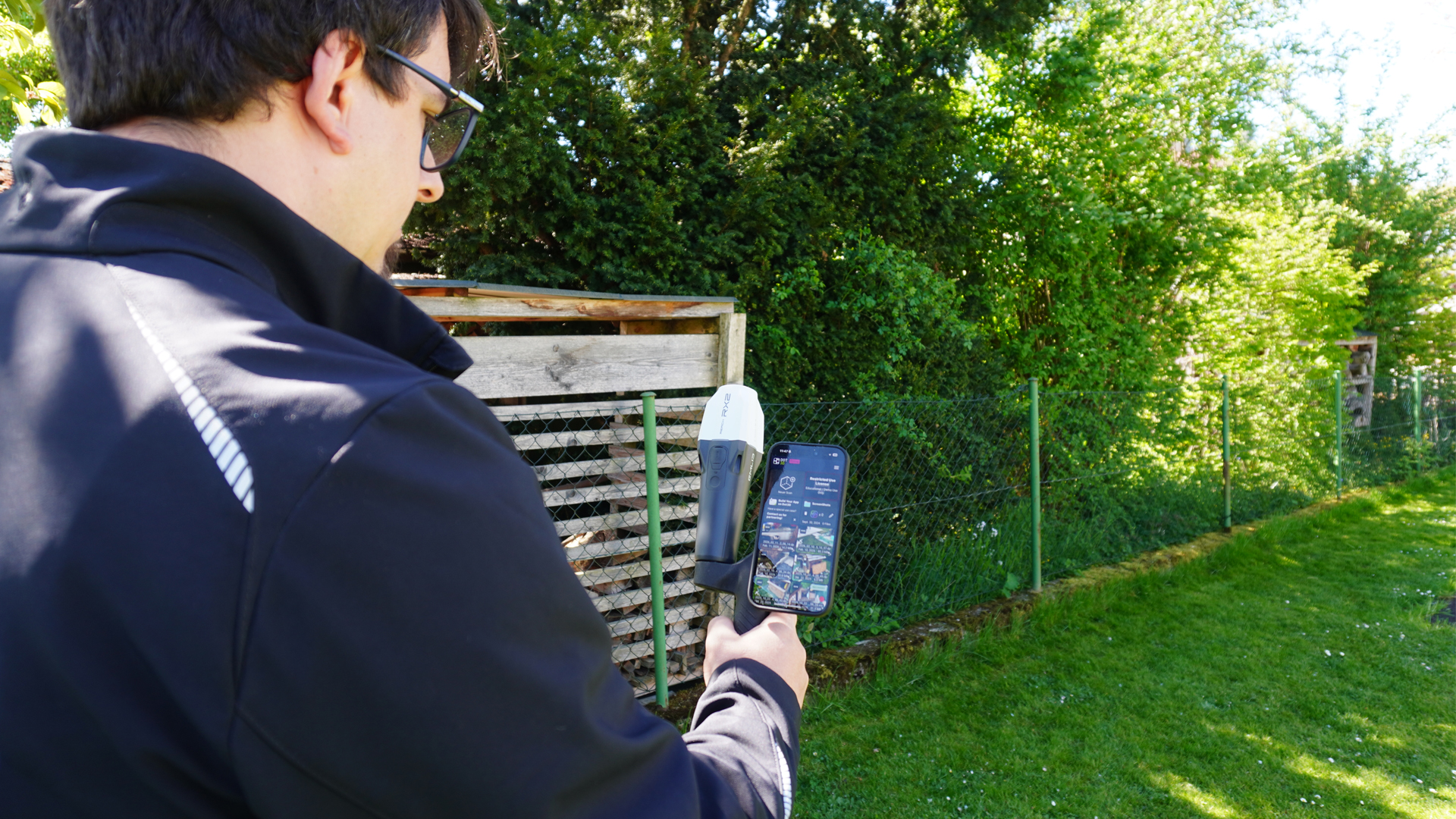

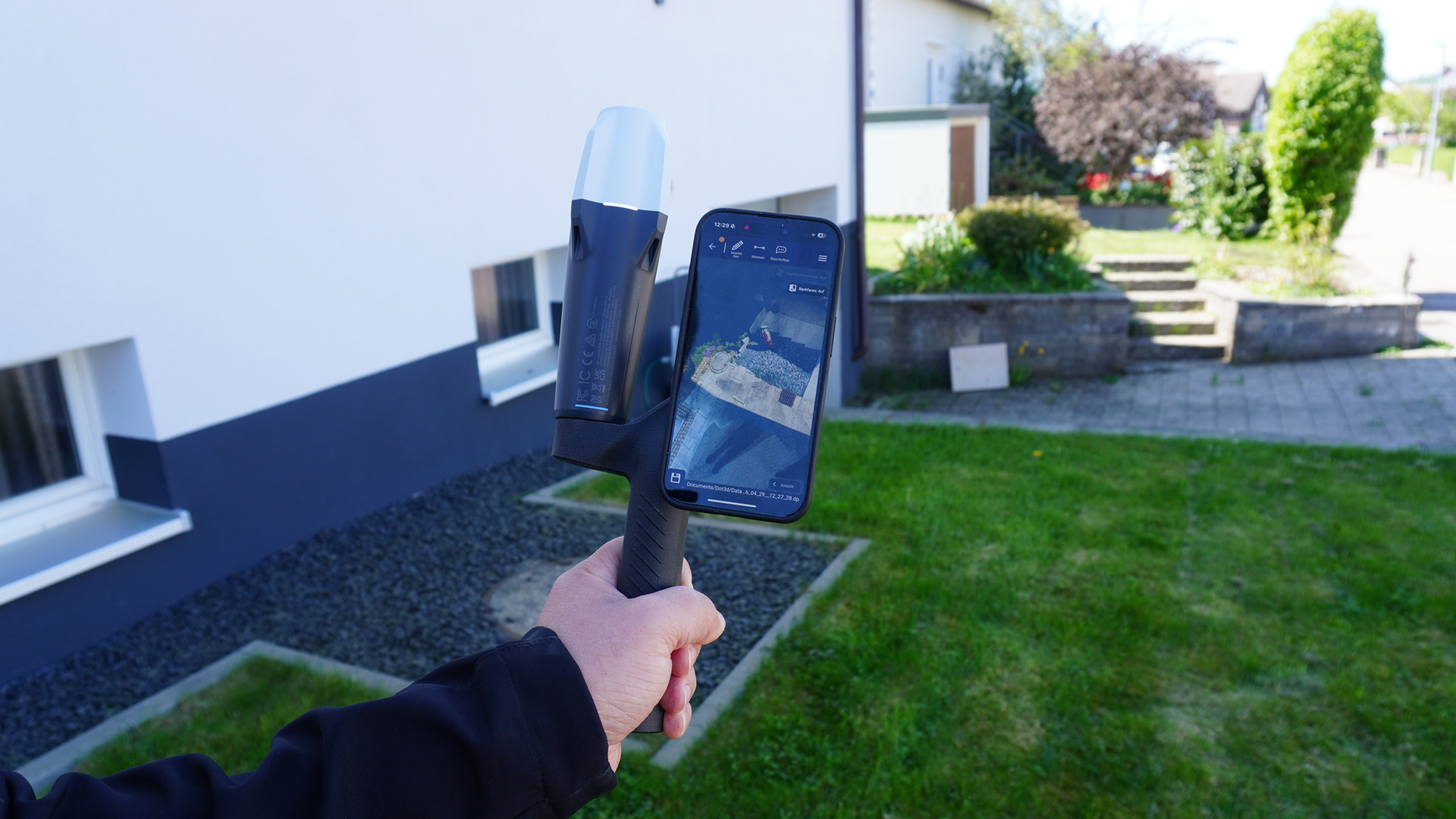

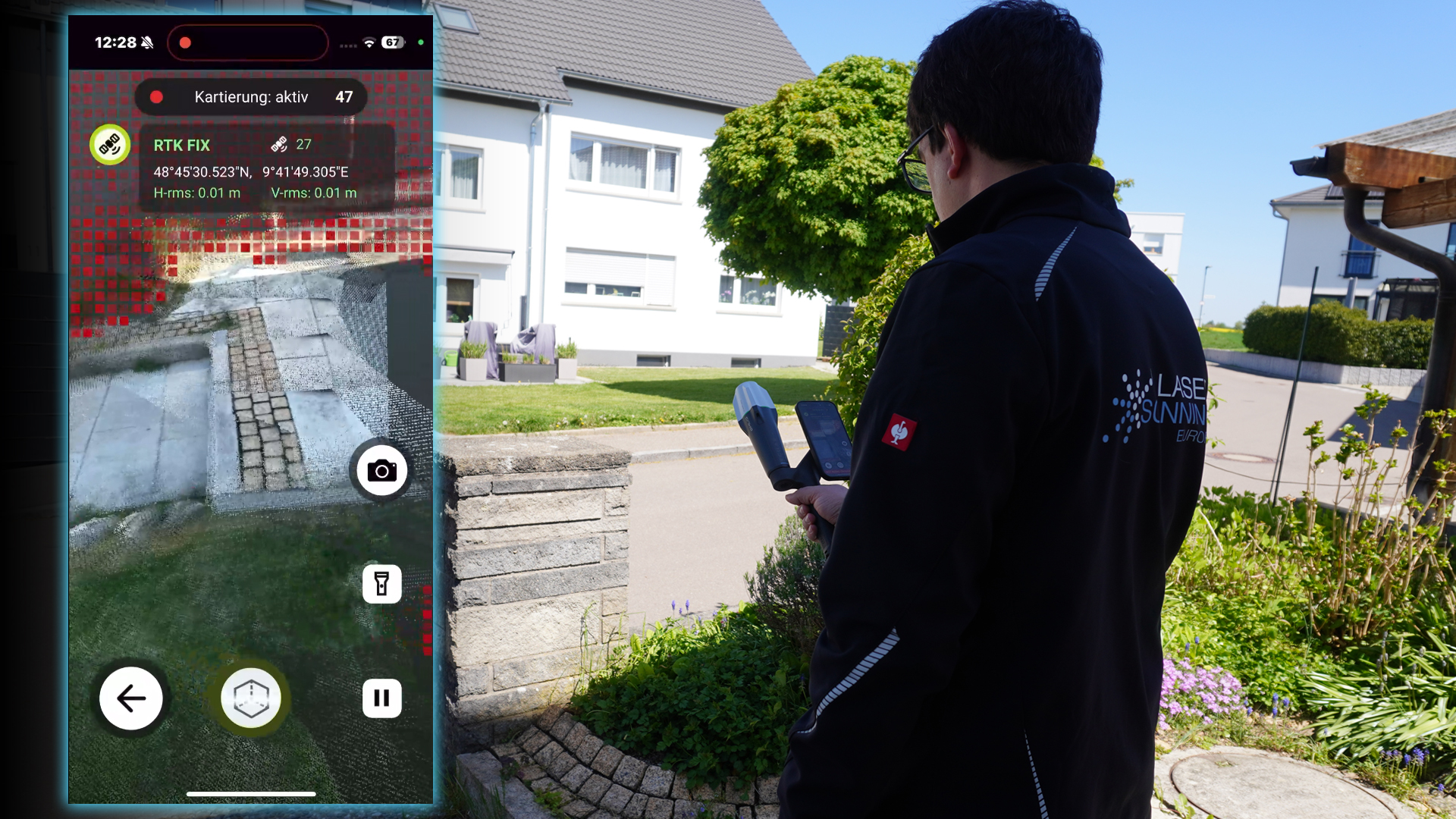

Sobald die Verbindung steht, beginnt die Erfassung: Mit Hilfe des integrierten LiDAR-Sensors wird die Umgebung in Form einer Punktwolke aufgenommen. Parallel dazu liefert der GNSS-Empfänger kontinuierlich RTK-Positionsdaten. Diese werden direkt während des Scans in Dot3D integriert, wodurch die Daten bereits in Echtzeit georeferenziert werden.
TitleIntelligente Datenoptimierung
Nach der Erfassung erfolgt die automatische Optimierung der Punktwolke. Dabei kombiniert Dot3D die aufgenommenen LiDAR-Daten mit den GNSS-Informationen und sorgt für eine bestmögliche Genauigkeit. Ein besonderer Vorteil ist die adaptive Verarbeitung: Die Software bewertet die Qualität der GNSS-Daten kontinuierlich und berücksichtigt diese nur dort, wo sie zur Verbesserung beitragen.

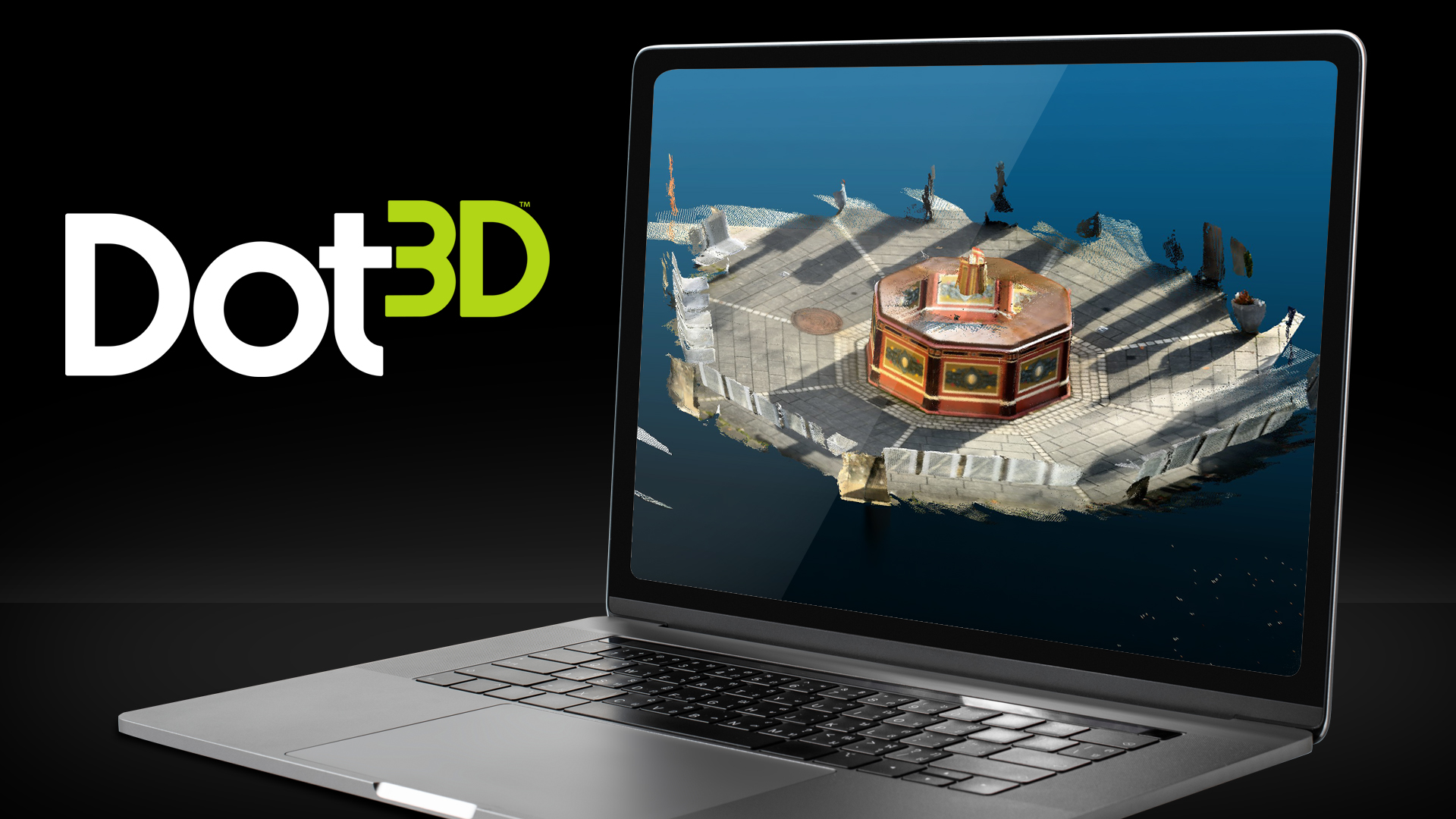

Optional kann die Optimierung auch im Büro erfolgen – etwa über eine Desktop-Version für Windows. Das ist besonders bei größeren Projekten oder umfangreichen Datensätzen sinnvoll.
Desktop-Version:
TitleGenauere Messungen mit AprilTags
Zusätzlich können sogenannte AprilTags zur weiteren Steigerung der Genauigkeit eingesetzt werden – insbesondere in Bereichen mit schwachem oder fehlendem GNSS-Signal.
Diese visuellen Referenzmarken unterstützen die stabile Ausrichtung der Punktwolke und verbessern die Gesamtqualität der Erfassung.
Es empfiehlt sich zudem, die Messung an einem AprilTag zu beginnen und an demselben wieder zu beenden, da dies die Genauigkeit geschlossener Messschleifen zusätzlich erhöht.
TitleExport & Weiterverarbeitung
Im letzten Schritt werden die erfassten und optimierten Daten exportiert. Die Punktwolken stehen anschließend für verschiedenste Anwendungen zur Verfügung, beispielsweise in CAD- oder GIS-Systemen sowie in individuellen Auswerte- und Planungsprozessen.
| Gängige Ausgabeformate |
|---|
| .pts; .ptx; .ply; .PTG; .LAS 1.2; .LAZ 1.2; .e57; .dp |
Der gesamte Workflow ist darauf ausgelegt, schnell, intuitiv und effizient zu sein. Anwender profitieren von einer mobilen Lösung, die präzise Ergebnisse liefert und gleichzeitig den Aufwand für Datenerfassung und Nachbearbeitung deutlich reduziert.
TitleImport von Dot3D-Daten
Die mit Dot3D erfassten Daten lassen sich flexibel in eine Vielzahl von Drittsoftwarelösungen importieren und weiterverarbeiten. Dabei unterstützen viele Anwendungen direkt das native .dp-Format, während je nach Softwaregruppe auch weitere gängige Austauschformate genutzt werden können. Dies ermöglicht eine nahtlose Integration in bestehende Workflows und eröffnet vielfältige Möglichkeiten für die anschließende Auswertung.
| Software | Importfähige Dateiformate |
|---|---|
| Dot3D Edit | Direkter DP-Import |
| ClouCompare | Direkter DP-Import |
| Rhino 3D | Direkter DP-Import |
| Trimble RealWorks | Direkter DP-Import |
| 3DF Zephyr | Direkter DP-Import |
| Carlson Point Cloud | Direkter DP-Import |
| Armonicos ClassNK-PEERLESS | Direkter DP-Import |
| Z+F LaserControl | Direkter DP-Import |
| Autodesk ReCap | DP Import (über den Kompatibilitätsmodus) |
| AVEVA Point Cloud Manager | DP Import (über den Kompatibilitätsmodus) |
| PointCab Origins | DP Import (über den Kompatibilitätsmodus) |
| iQ3 Connect | DP Import (über den Kompatibilitätsmodus) |
| Riegel RiScan Pro | DP Import (über den Kompatibilitätsmodus) |
| SSI Ship Constructor | RSC Import, über DP Import in ReCap |
| Gexcel Reconstructor | DP Import (über den Kompatibilitätsmodus) |
| Software | Importfähige Dateiformate |
|---|---|
| Bloom CloudEngine | DP Import (über den Kompatibilitätsmodus) |
| My3D.Cloud | DP Import (über den Kompatibilitätsmodus) |
| Undet Point Cloud Plugins | DP Import (über den Kompatibilitätsmodus) |
| MeshLab | E57, PLY Import |
| Leica Geosystems | E57; LAS; LAZ; PTS; PTX Import |
| SketchUp | E57; LAS; LAZ Import über Scan Essentials/Studio |
| FARO SCENE | E57 Import |
| Autodesk Software | RSC Import |
| progeCAD | RCS/LAZ Import |
| progeEARTH | LAS; PLY Import |
| RealityScan | E57 Import |
| NUBIGON | E57 Import |
| Cintoo Cloud | E57 Import |
| Graphisoft ArchiCAD | E57 Import |
| QGIS | LAZ Import, geoTIFF Import |
| ESRI ArcGIS | LAZ, LAS, geoTIFF Import |
| AutoScene Draw | geoTIFF Import |
| ScenePD | Orthophoto Import |
| Easy Street Draw | Orthophoto Import |
TitleTechnische Grundlagen & Systemanforderungen im Überblick
Die Kombination aus Dot3D und GNSS-Empfängern von Emlid basiert auf einem bewusst schlanken, mobilen Systemansatz. Statt klassischer, komplexer Vermessungstechnik steht hier die praxisnahe Nutzung im Vordergrund – mit klar definierten Anforderungen und Eigenschaften, die für den Einsatz entscheidend sind.

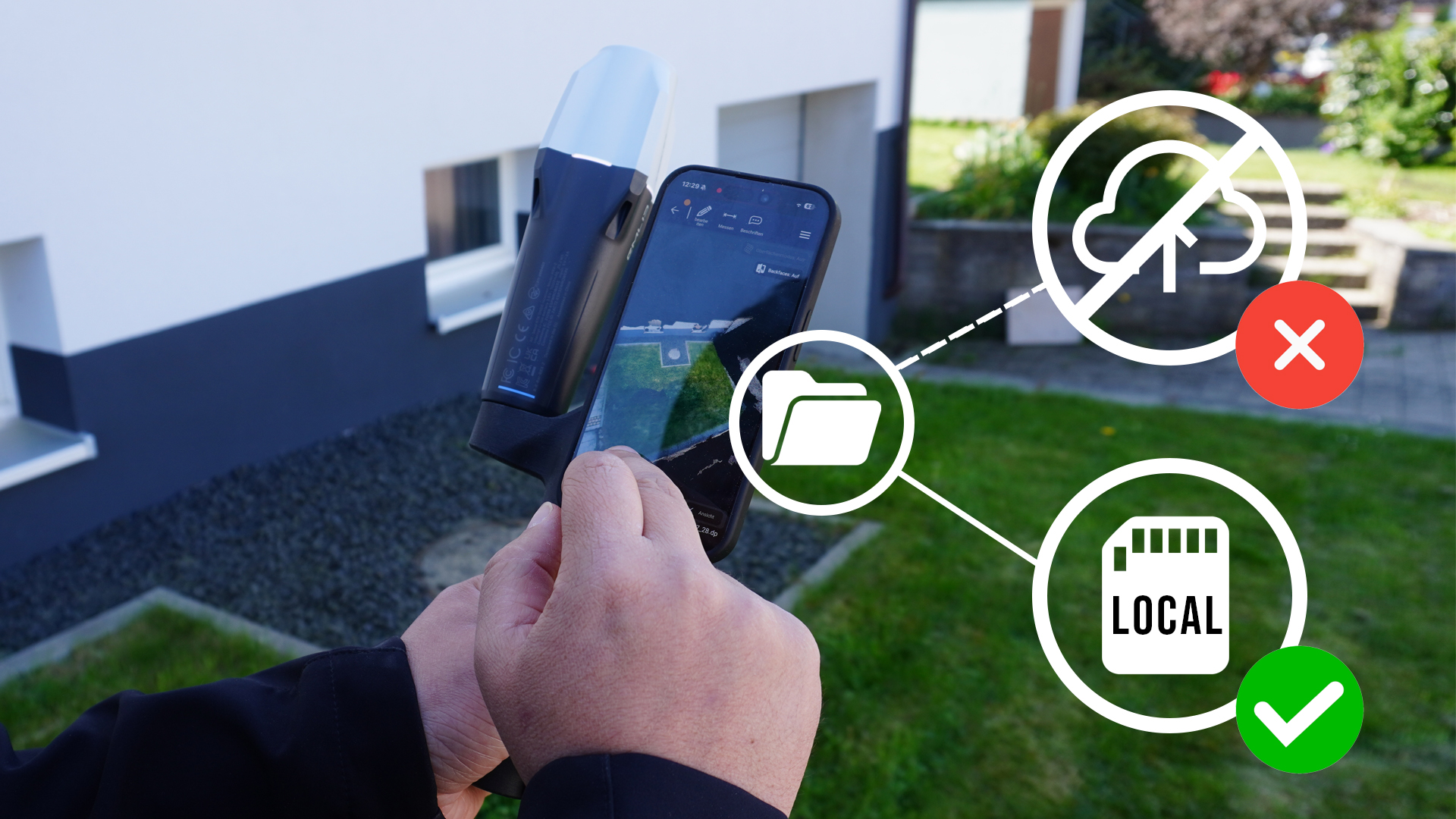

TitleLokale Datenspeicherung – volle Kontrolle über Ihre Daten
Im Gegensatz zu cloudbasierten Lösungen werden alle erfassten Scandaten direkt auf dem verwendeten iOS-Gerät gespeichert. Das bedeutet für Anwender:
- Volle Kontrolle über sensible Projekt- und Kundendaten
- Direkter Zugriff auf alle Daten ohne zusätzliche Upload- oder Download-Prozesse
Diese lokale Verarbeitung sorgt für maximale Flexibilität und ist besonders in sicherheitskritischen oder infrastrukturell eingeschränkten Umgebungen von Vorteil.
TitleLizenz-Modell: Klare & planbare Softwarekosten
Für die Nutzung von Dot3D wird ein Software-Abonnement benötigt. Nach der Anschaffung der Hardware entstehen somit ausschließlich laufende Kosten für die Softwarelizenz.
Dieses Modell bietet:
- Regelmäßige Updates und neue Funktionen
- Planbare Betriebskosten ohne versteckte Zusatzgebühren
- Zugriff auf die jeweils aktuelle Version der Software
TitleLiDAR-Reichweite & Erfassungsbereich
Die Datenerfassung erfolgt über den integrierten LiDAR-Sensor kompatibler iPhones. Die effektive Reichweite liegt typischerweise im Bereich von etwa 2 bis 5 Metern, abhängig von Gerät, Oberfläche und Umgebungsbedingungen.
Wichtige Einflussfaktoren sind:
- Materialeigenschaften und Reflexionsverhalten der Oberflächen
- Lichtverhältnisse und Umgebung
- Bewegungsgeschwindigkeit während des Scans
Für optimale Ergebnisse empfiehlt sich eine gleichmäßige, kontrollierte Bewegung im idealen Erfassungsbereich.
TitleSystemkompatibilität & Voraussetzungen
Für den Betrieb des Systems sind folgende Komponenten erforderlich:
- iPhone 15 Pro (empfohlen) mit integriertem LiDAR-Sensor
- Aktuelle iOS-Version für die Nutzung von Dot3D
- Kompatibler GNSS-Empfänger (Emlid Reach RX2 und Reach RX)
- Stabile Verbindung zwischen GNSS-Empfänger und Mobilgerät
Die Genauigkeit der Gesamtlösung ergibt sich aus dem Zusammenspiel aller Komponenten sowie den jeweiligen Einsatzbedingungen und wird durch die Software dynamisch optimiert.
TitleFazit
Die Kombination aus mobilem LiDAR-Scanning und GNSS-Unterstützung ist nicht als Ersatz für klassische Hochpräzisionsvermessung konzipiert, sondern als effiziente Lösung für schnelle, georeferenzierte Datenerfassung im Feld.
Der Fokus liegt auf:
- Geschwindigkeit und Mobilität
- Intuitiver Bedienung
- Praxistauglichen Ergebnissen für eine Vielzahl von Anwendungen
| Systemübersicht | |
|---|---|
| Datenspeicherung | Lokal (iOS-Gerät) |
| Scan-Technologie | LiDAR + SLAM (iPhone) |
| GNSS-Integration | Echtzeit-Positionierung (Emlid Reach RX2) |
| Software | Abonnementbasiert |
