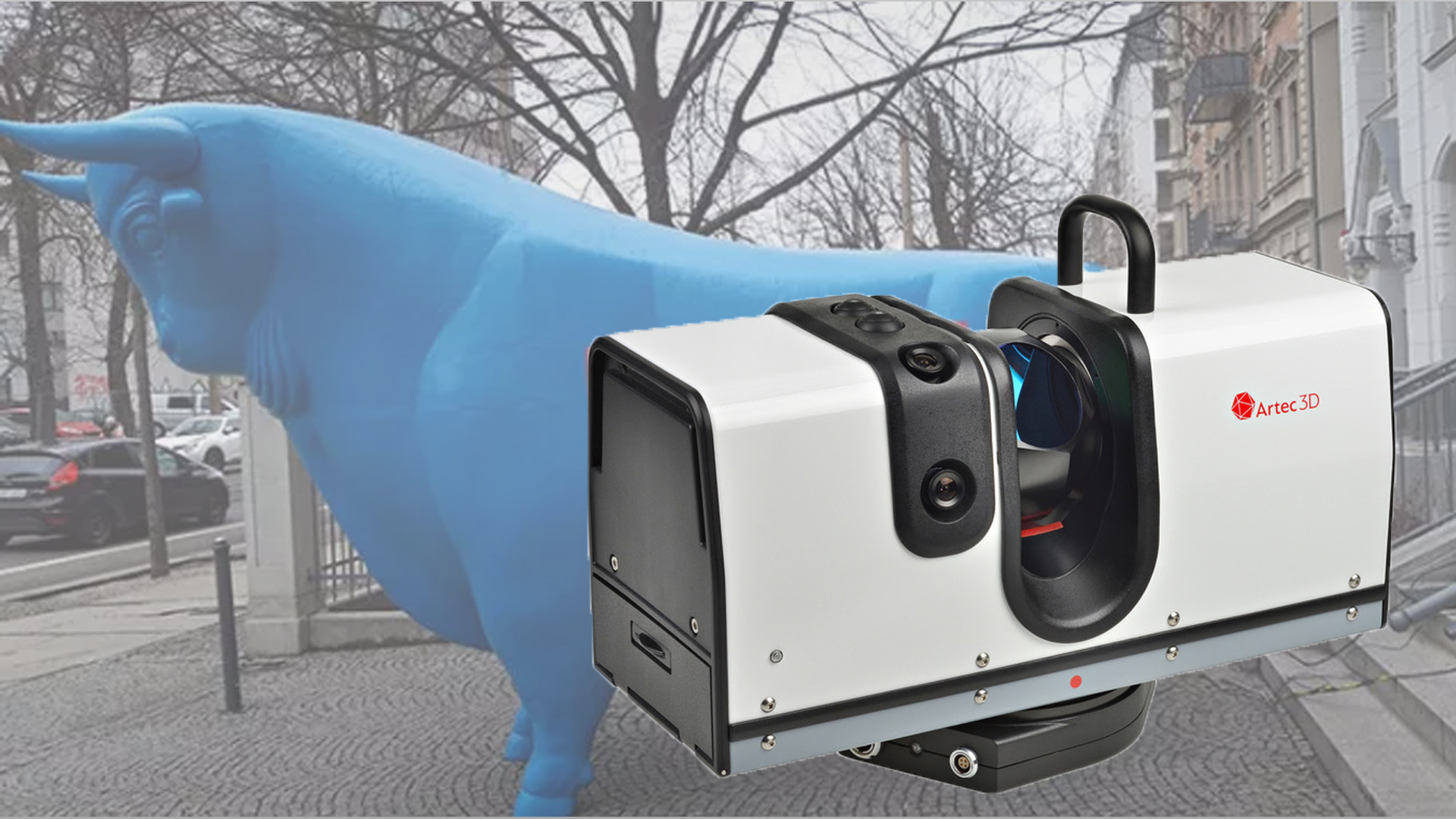

Scanning des Bullen der Frankfurter Börse mit dem Artec Ray Scanner

Um ein Zeichen für die Investition in den Menschen und somit in das Handwerk zu setzen (Pressemeldung, 13.09.2018), hat der Zentralverband des Deutschen Handwerks (ZDH) eine vergrößerte Version der bronzenen Bullenfigur (auch Hausse genannt, als Symbol für steigende Kurse) der Frankfurter Börse gefertigt.

Anfang 2019 wurden wir angefragt, den blauen Bullen – das größere blaue Duplikat (2,65 m hoch; 4,40 m lang; 1,40 m breit; 120 kg) – mit einem Laserscanner zu scannen. Ziel des hochauflösenden Scans war ein digitales Abbild des Bullen zu erhalten, um diesen in der Größe eines Schlüsselanhängers auf der Mitteldeutschen Handwerksmesse (23.02. – 03.03.2019, Messe Leipzig) zu drucken. Mit dem 3D-Druck sollte dem Besucher das Handwerk erlebbar präsentiert werden.

Das Rahmenprogramm der Handwerkskammern thematisierte unter anderem die Digitalisierung im Handwerk. Aus diesem Grund war unser langjähriger Kunde Herr Gebauer vom Metallbau Thomas Gebauer aus Gleina auf der Messe vertreten. Herr Gebauer erstellt in seinem täglichen Betrieb ein digitales Aufmaß mit Hilfe eines FARO Focus Scanners. Für die aktuelle Aufgabe bedurfte es jedoch eines Scanners mit höherer Auflösung und einem sehr geringen Rauschen. Somit bat Herr Gebauer uns um Unterstützung bei dieser Aufgabe. Wir entschieden uns für den Artec Ray Scanner. Dieser Scanner ist mit unter 1 mm Messgenauigkeit sehr genau und besitzt ein sehr geringes Rauschverhältnis.

Ablauf des Scannings

Das Projekt begann mit dem Scannen des Bullen vor dem Haus des Handwerks in Leipzig. Hierbei wurden wir tatkräftig von Herrn Gebauer und Herrn Sommer von der Handwerkskammer Halle (Saale) unterstützt.

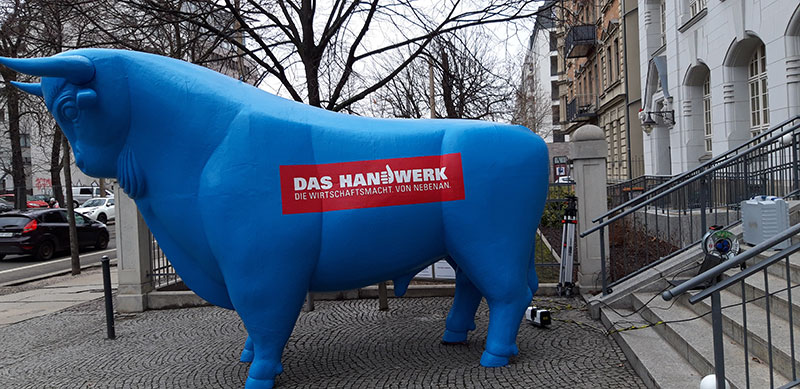

Blauer BulleBlauer Bulle

Warum haben wir den Artec Ray eingesetzt? Neben der hohen Auflösung des Artec Ray ist seine vielseitige Einsetzbarkeit ein großer Pluspunkt. Wir konnten den 3D Scanner sowohl unter dem Bullen einfach auf dem Boden platzieren, aber auch schnell auf einem Hochstativ montieren. Somit war es möglich, den Bullen aus jeder Perspektive zu erfassen.

Die Steuerung des Scanners erfolgte über einen Laptop mit der herstellerseitigen Software Artec Studio. Nach jeder erfolgreichen Übertragung der Scandaten erhielten wir eine Panoramaansicht des Scans. Zur Verknüpfung der einzelnen Scanner-Standorte nutzten wir Referenzkugeln als identische Objekte.

Die verwendeten Referenzkugeln stammen aus unserem eigenen Sortiment für Laserscanner-Zubehör.

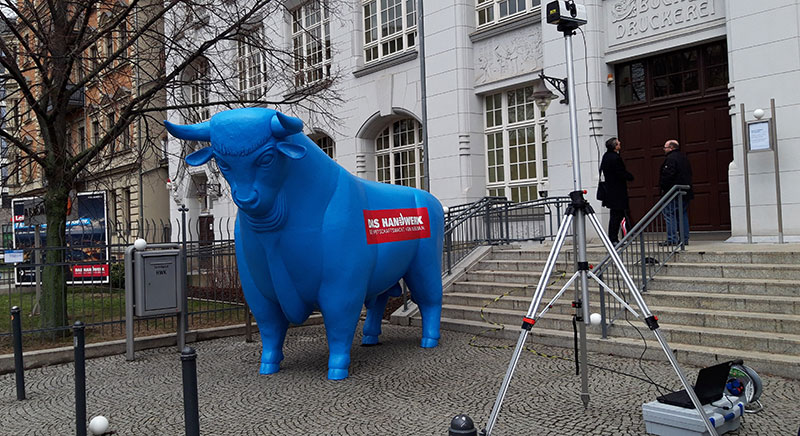

Scanning des Bullen mit Artec Ray

In der Software Artec Studio 13 Professional ist es möglich, mit nur einer globalen Registrierung in kürzester Zeit alle Scandaten anhand der Referenzkugeln auszurichten. So gewannen wir bereits vor Ort einen ersten Eindruck der Arbeit und konnten ermitteln, welche Bereiche eventuell noch nicht erfasst wurden. Nachdem wir den Bullen innerhalb weniger Stunden vollständig gescannt hatten, erfolgte die Nachbereitung im Innendienst. Hierfür musste zuerst die Skulptur aus den gesamten Scandaten freigeschnitten und bereinigt werden. Hintergrund dafür ist, dass der Scanner alles in 3D erfasst, was in seiner Messreichweite liegt. Daher mussten wir die nichtrelevanten Messdaten entfernen. Anschließend wurden die Optionen für die Vermaschung der Punktwolke in Artec Studio 13 definiert und ein Mesh erzeugt.

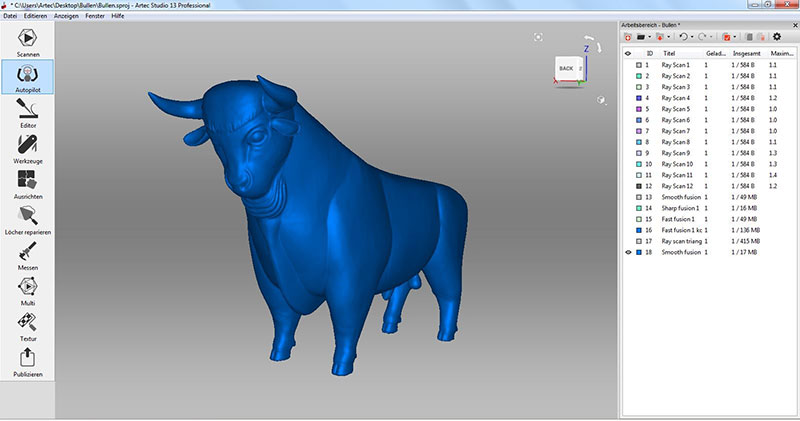

Ergebnis des Scans mit dem Artec Ray in der Artec Studio 13 SoftwareErgebnis des Scans mit dem Artec Ray in der Artec Studio 13 Software

Verwendung der Laserscanner Daten auf der Handwerksmesse

Die Besucher konnten am 26.02.2019 live auf der Messe verfolgen, wie der Bulle mit Hilfe des erzeugten Mesh-Datensatzes in Miniaturgröße gedruckt wurde. Der 3D-Druck wurde mit einem MakerBot Drucker und dem Filament Polylactide (PLA) realisiert.

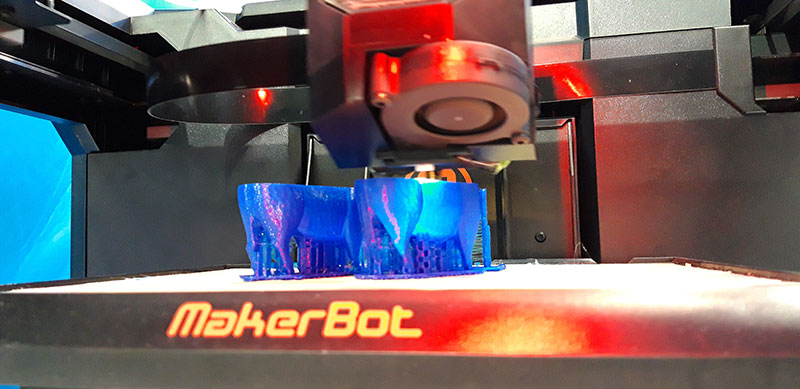

Drucken der Miniaturbullen mit dem MakerBotDrucken der Miniaturbullen mit dem MakerBot

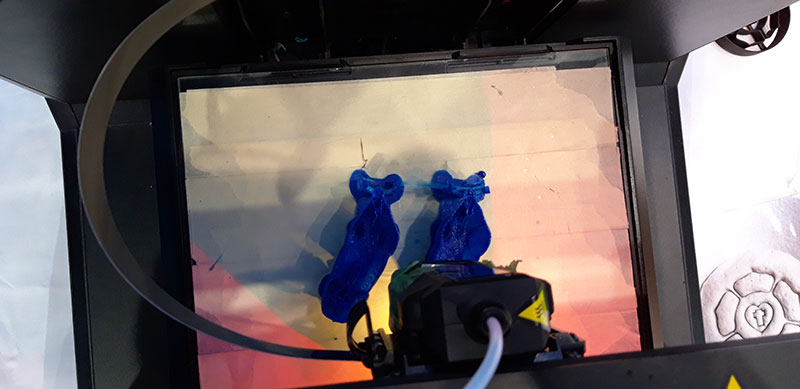

Drucken der Miniaturbullen mit dem MakerBotDrucken der Miniaturbullen mit dem MakerBot

Ziel der Show war es, den Besuchern die digitale Prozesskette zu veranschaulichen. Zusammen mit Herrn Gebauer brachten wir interessierten Messebesuchern das Verfahren des Scannings und dessen Vorteile näher. Da wir auch den 3D-Handscanner Artec Eva am Messestand präsentierten, hatten die Besucher vor Ort die Möglichkeit, das Laserscanning-Verfahren hautnah und individuell zu erleben.

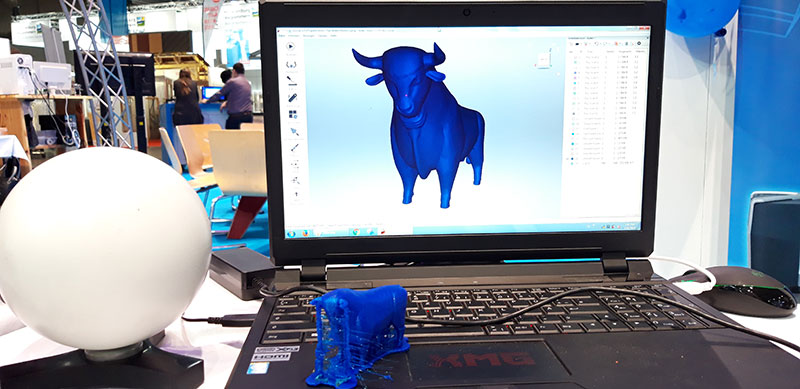

Präsentation von Scan-Modell des Artec Ray Scanners, dem 3D-Druck und Referenzkugel auf der HandwerksmessePräsentation von Scan-Modell des Artec Ray Scanners, dem 3D-Druck und Referenzkugel auf der Handwerksmesse
