Shining 3D EinScan Trak
TitleKabelloser 3D-Scanner ohne Marker
Der EinScan Trak von SHINING 3D ist ein professionelles, kabelloses 3D-Scansystem, das optisches Tracking mit einem abnehmbaren Handscanner kombiniert. Dadurch lassen sich große Bauteile und kleinere Objekte flexibel und präzise digitalisieren.
Im Tracking-Modus erfasst der optische Tracker kontinuierlich die Position des Scanners und ermöglicht so markerfreies 3D-Scanning. Das reduziert den Vorbereitungsaufwand deutlich und eignet sich besonders für Reverse Engineering, Automotive, Produktentwicklung, Kulturerbe und große Objekte.
Title3D-Scanner mit Tracking- & Handscanner-Modus
Der EinScan Trak vereint zwei unterschiedliche Arbeitsweisen in einem System.
Im Tracking-Modus arbeitet der 3D-Scanner gemeinsam mit dem optischen Tracker. Dieser verfolgt die Position des Scanners in Echtzeit und ermöglicht damit die markerfreie Erfassung mittelgroßer bis großer Objekte.
Für kleinere Bauteile und schwer erreichbare Bereiche kann der Scanner aus seinem kugelförmigen Rahmen entnommen und als kompakter 3D-Handscanner verwendet werden.
Ein erneutes Kalibrieren ist beim Wechsel in den Handscanner-Modus nicht erforderlich.
Die Daten unterschiedlicher Scan-Modi und Auflösungen können innerhalb eines Projektes miteinander kombiniert werden.
TitleKürzere Vorbereitungszeit dank markerfreiem 3D-Scanning
Das Anbringen zahlreicher Referenzmarker kann insbesondere bei Fahrzeugen, Maschinen und anderen großen Objekten viel Zeit in Anspruch nehmen.
Der EinScan Trak verfolgt deshalb einen anderen Ansatz.

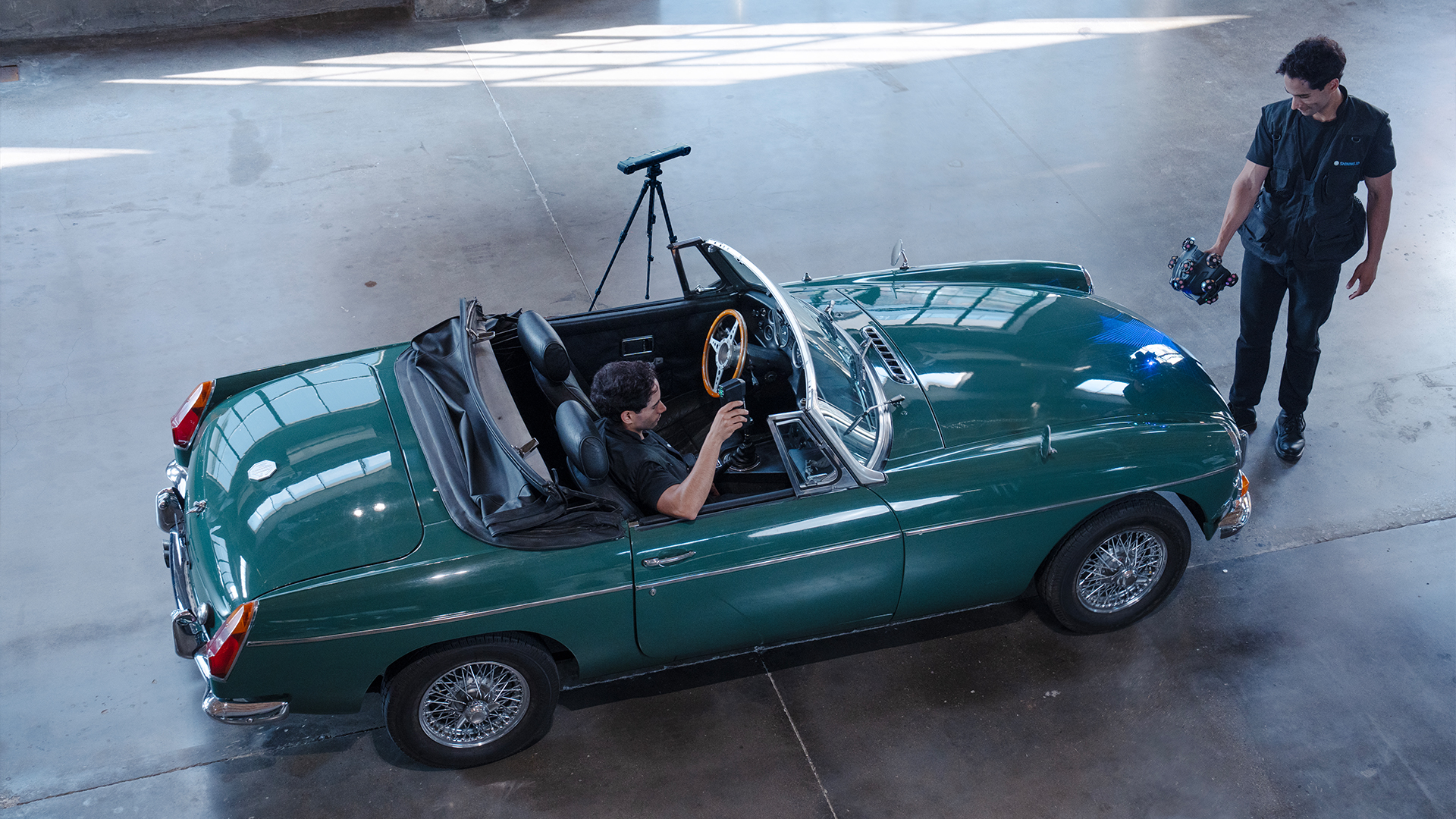

Im Tracking-Modus befinden sich die benötigten retroreflektierenden Marker bereits am kugelförmigen Scanner-Modul. Der Tracker erkennt diese Marker und bestimmt darüber kontinuierlich die Position und Orientierung des Scanners.
Auch der eigenständige Handscanner-Modus ermöglicht bei Oberflächen mit ausreichend geometrischen Merkmalen markerfreies Laserscanning.
TitleKabelloser 3D-Scanner mit Wi-Fi 6
Mehr Bewegungsfreiheit beim 3D-Scanning: Der EinScan Trak unterstützt die kabellose Datenübertragung über Wi-Fi 6.
Ein eigener Router verbindet Tracker, Scanner und Computer miteinander. Beim Start können sich die Komponenten automatisch verbinden.
Tracker und Scanner sind akkubetrieben, sodass während des Scannens keine permanente Stromversorgung erforderlich ist.
Die Akkulaufzeit des Systems beträgt bis zu 5,5 Stunden. Zusätzlich unterstützt das System den Akkuwechsel während des Betriebs.
Damit eignet sich der EinScan Trak besonders für mobile Scanprojekte und die Digitalisierung großer Objekte.

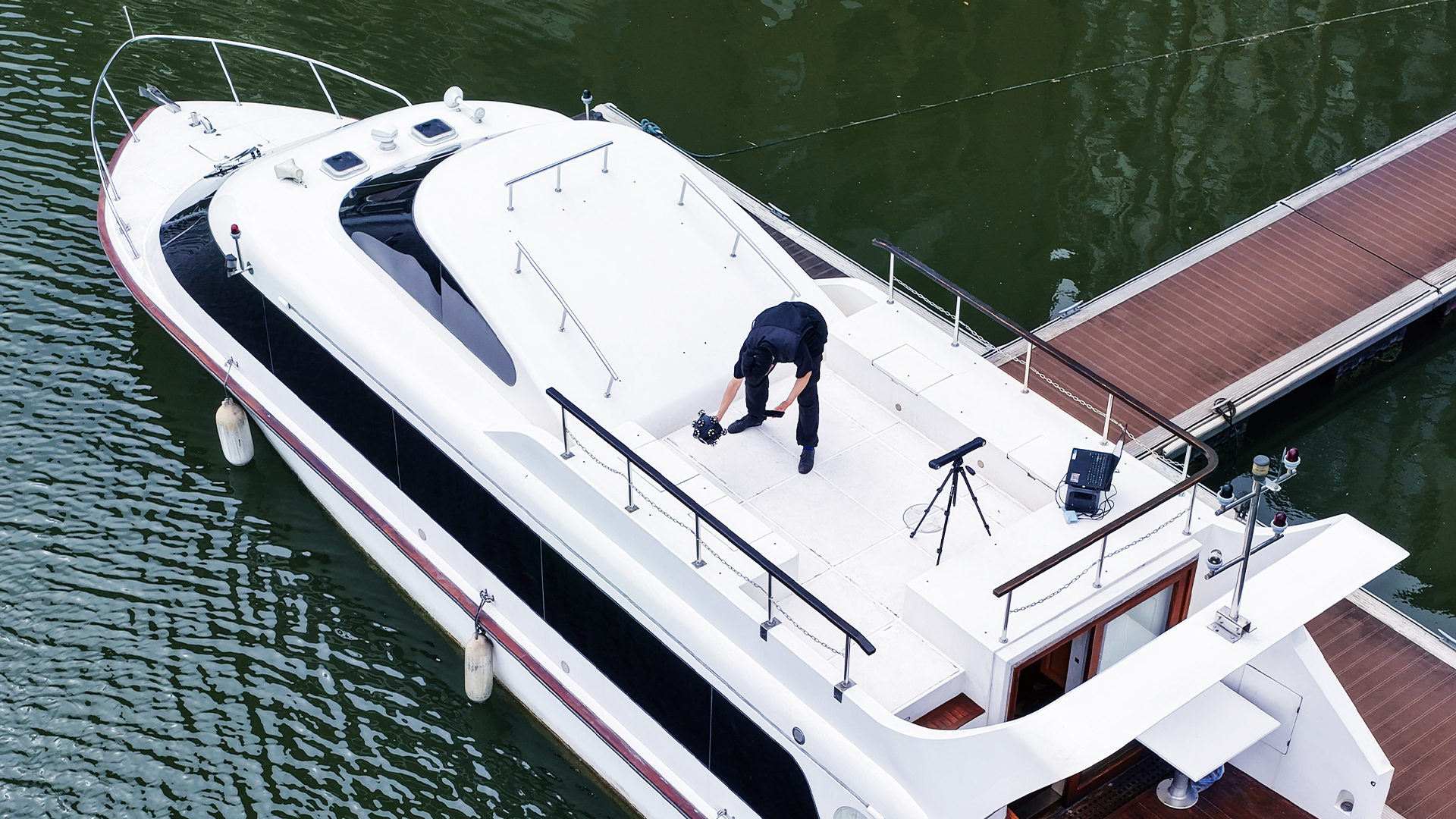

TitleBis zu 15 m³ Tracking-Volumen

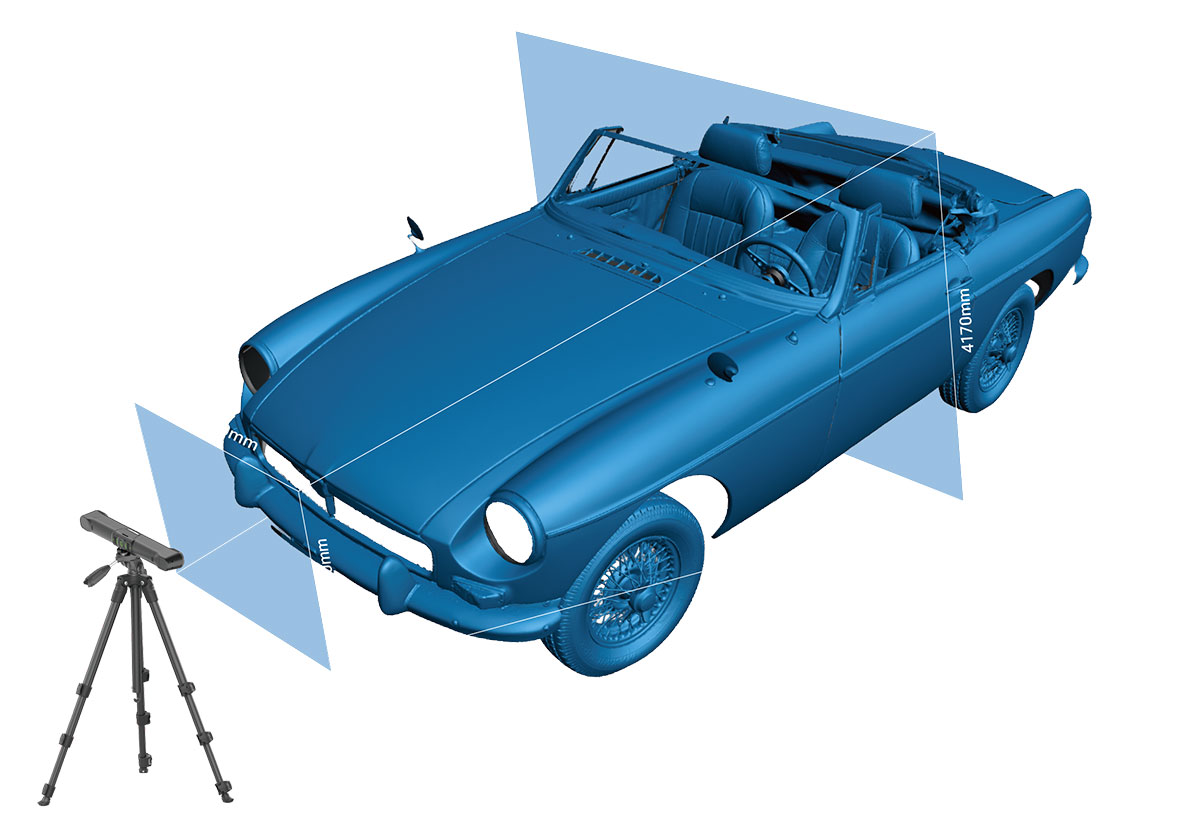

Mit einem Tracking-Volumen von bis zu 15 m³ bietet der EinScan Trak ausreichend Bewegungsfreiheit für die Digitalisierung größerer Objekte.
Fahrzeuge, Maschinenbauteile, Formen, Skulpturen oder größere Baugruppen können so effizient erfasst werden.
Für Objekte, die über den direkten Tracking-Bereich hinausgehen, kann der Tracker neu positioniert und der Erfassungsbereich erweitert werden.
TitleDrei blaue Laser-Modi für unterschiedliche Scan-Aufgaben
Je nach Objekt und gewünschtem Detailgrad stehen drei unterschiedliche Laser-Konfigurationen zur Verfügung:
38 gekreuzte Laserlinien für schnelles 3D-Scanning | 7 parallele Laserlinien für feine Details | Einzelne Laserlinie für tiefe Bereiche |
19 + 19 gekreuzte Laserlinien ermöglichen die schnelle Erfassung großer Flächen und Objekte. | Mit 7 parallelen Laserlinien lassen sich feine Konturen, Linien und scharfe Kanten detaillierter erfassen. | Eine einzelne Laserlinie ermöglicht die Erfassung schwer erreichbarer und tiefer Geometrien. |
Dieser Modus eignet sich insbesondere für Fahrzeuge, große Bauteile und andere umfangreiche Geometrien. | Die Auflösung beziehungsweise der Punktabstand kann dabei bis zu 0,05 mm betragen. | Damit lassen sich beispielsweise Vertiefungen und komplexe Bereiche an technischen Bauteilen gezielt digitalisieren. |
Bis zu 2,63 Millionen Punkte pro Sekunde
Mit einer maximalen Scangeschwindigkeit von 2.630.000 Punkten pro Sekunde erfasst der EinScan Trak große Datenmengen innerhalb kurzer Zeit.
Im Tracking-Modus steht ein maximales Sichtfeld von 4.796 × 4.174 mm bei 4.000 mm Abstand zur Verfügung.
Als eigenständiger Handscanner erreicht das System ein maximales Sichtfeld von 547 × 463 mm bei 500 mm Abstand.
Farbige 3D-Scans mit 5-MP-Texturkamera

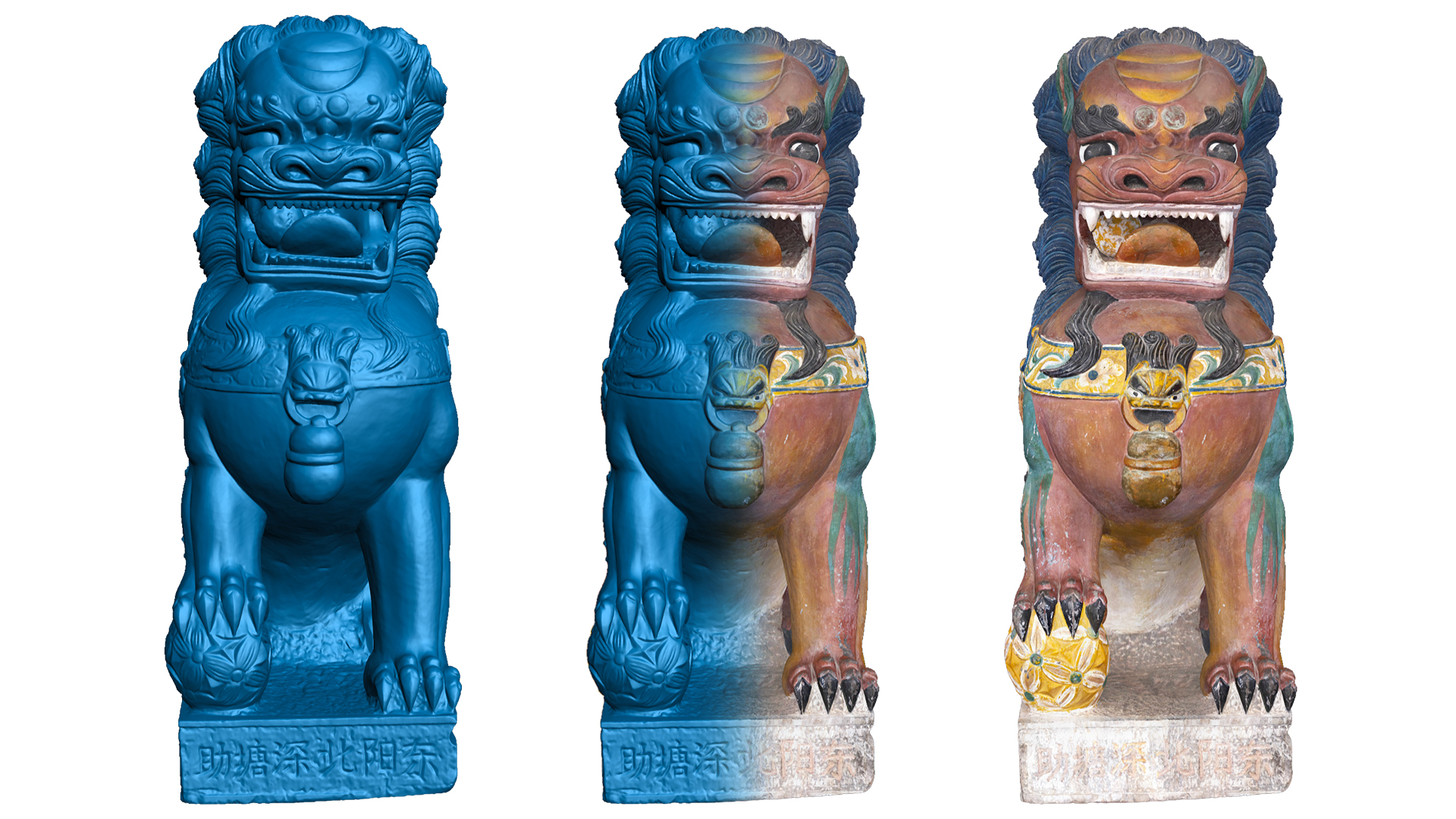

Neben der reinen Geometrie kann der EinScan Trak auch die Farbe eines Objektes erfassen.
Dafür ist eine 5-Megapixel-Texturkamera integriert.
Die Kombination aus präziser Geometrie und Farbinformationen erweitert die Einsatzmöglichkeiten beispielsweise bei der Digitalisierung von Kunstwerken, historischen Objekten, Skulpturen und Kulturgütern.
Schwarze & reflektierende Oberflächen scannen
Der EinScan Trak wurde auch für anspruchsvolle Oberflächen entwickelt.

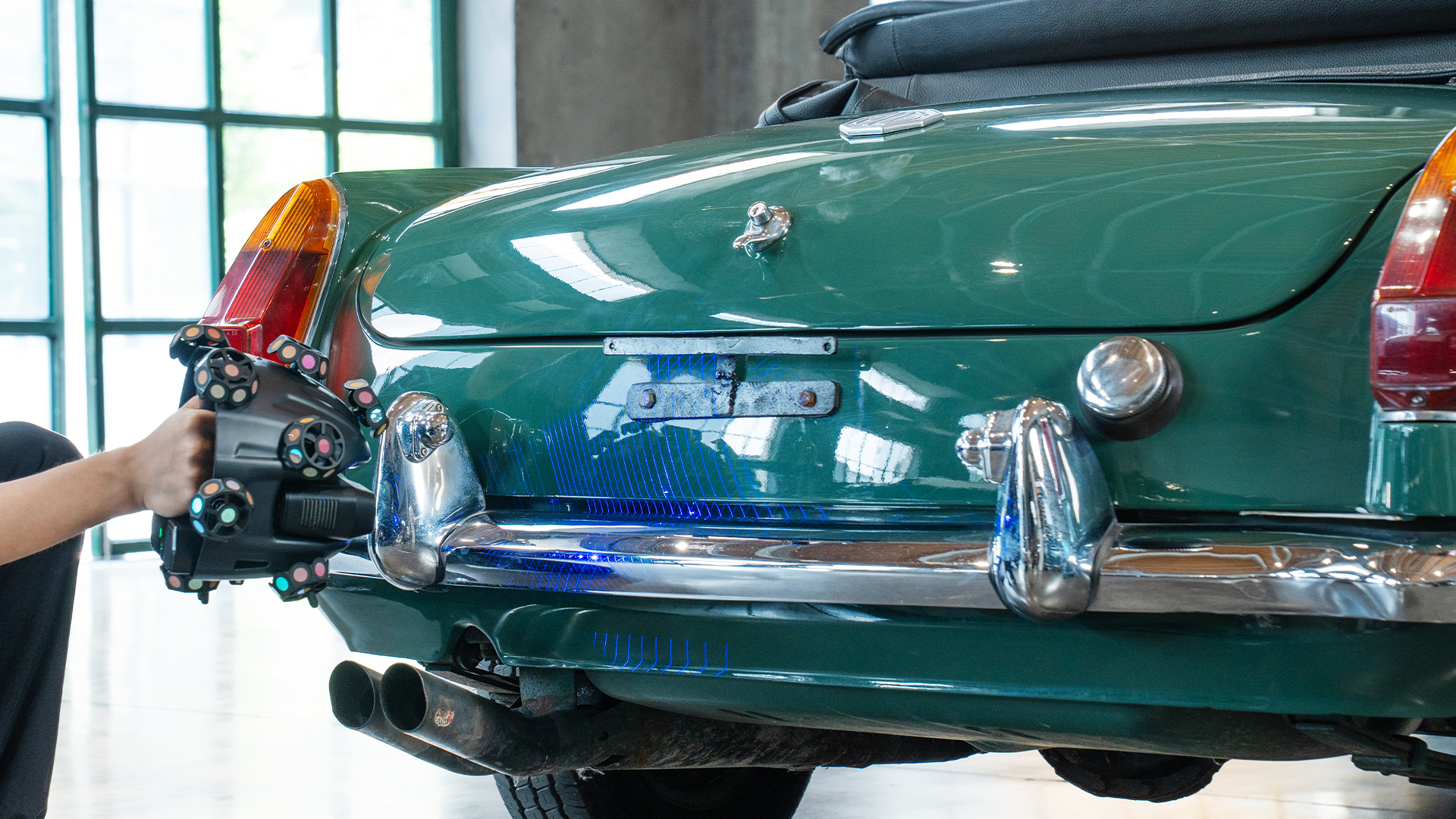

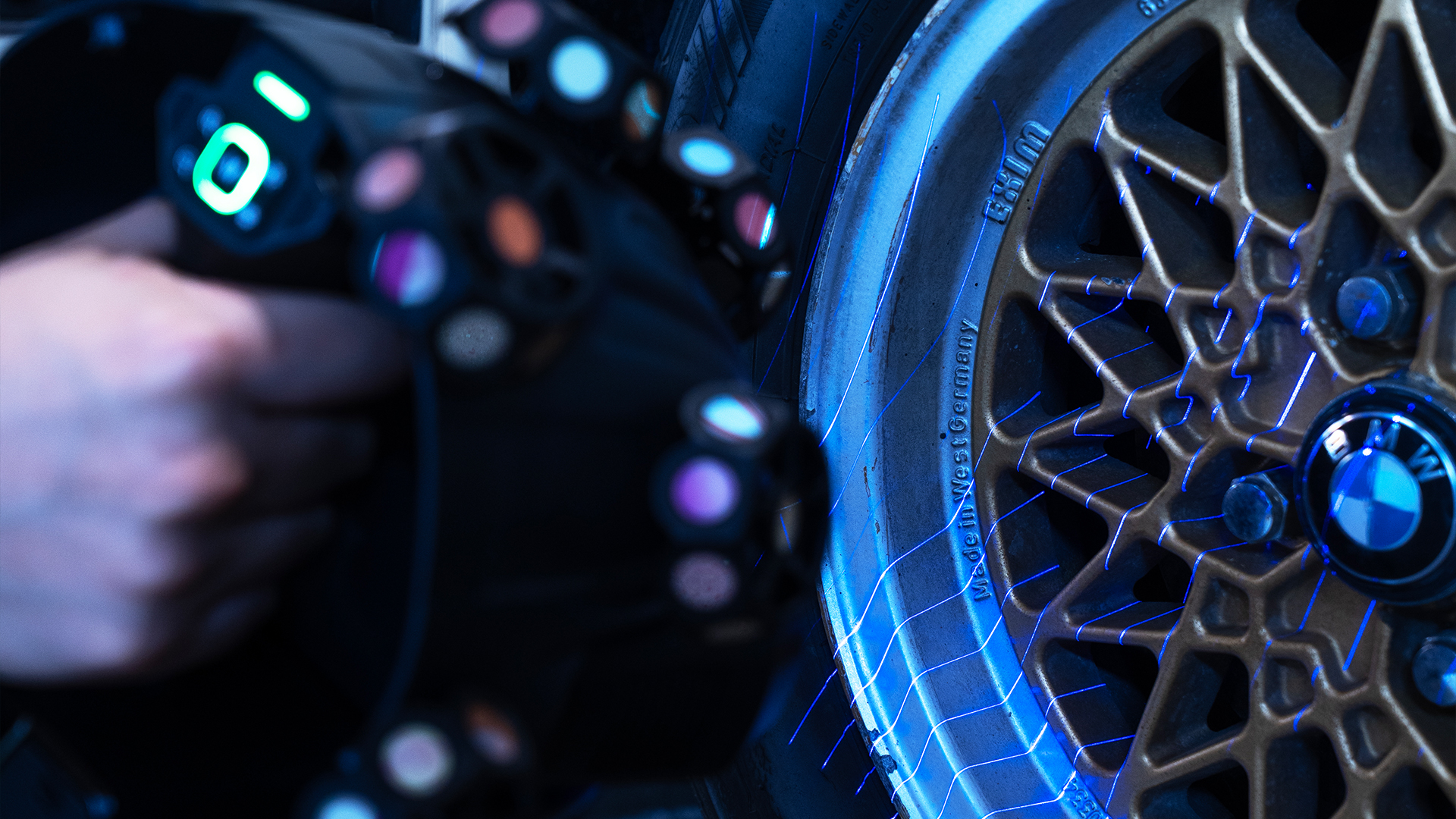

Schwarze und reflektierende Materialien – beispielsweise an Fahrzeugen oder Felgen – können mit dem blauen Lasersystem erfasst werden.
Auch Außeneinsätze sind möglich. Laut Hersteller unterstützt das System Umgebungslicht von bis zu 110.000 Lux.
Leicht, mobil & flexibel einsetzbar
Trotz des großen Tracking-Bereichs bleibt der EinScan Trak kompakt.
Der Tracker wiegt 1,02 kg, während der eigenständige Handscanner nur 0,48 kg wiegt.
Dadurch eignet sich das System sowohl für den stationären Einsatz als auch für mobile 3D-Scan-Projekte direkt beim Kunden.
TitleEinScan Trak Anwendungsgebiete
Der EinScan Trak 3D-Scanner eignet sich durch die Kombination aus markerfreiem Tracking, hoher Scangeschwindigkeit und mobilem Handscanner für zahlreiche professionelle Anwendungen. Besonders bei mittelgroßen und großen Objekten reduziert das optische Tracking den Vorbereitungsaufwand erheblich.
Reverse Engineering & Produktentwicklung
Bestehende Bauteile können präzise digitalisiert und anschließend als Grundlage für CAD-Modelle, Ersatzteile, Anpassungskonstruktionen oder neue Produkte verwendet werden.
Industrie & große Bauteile

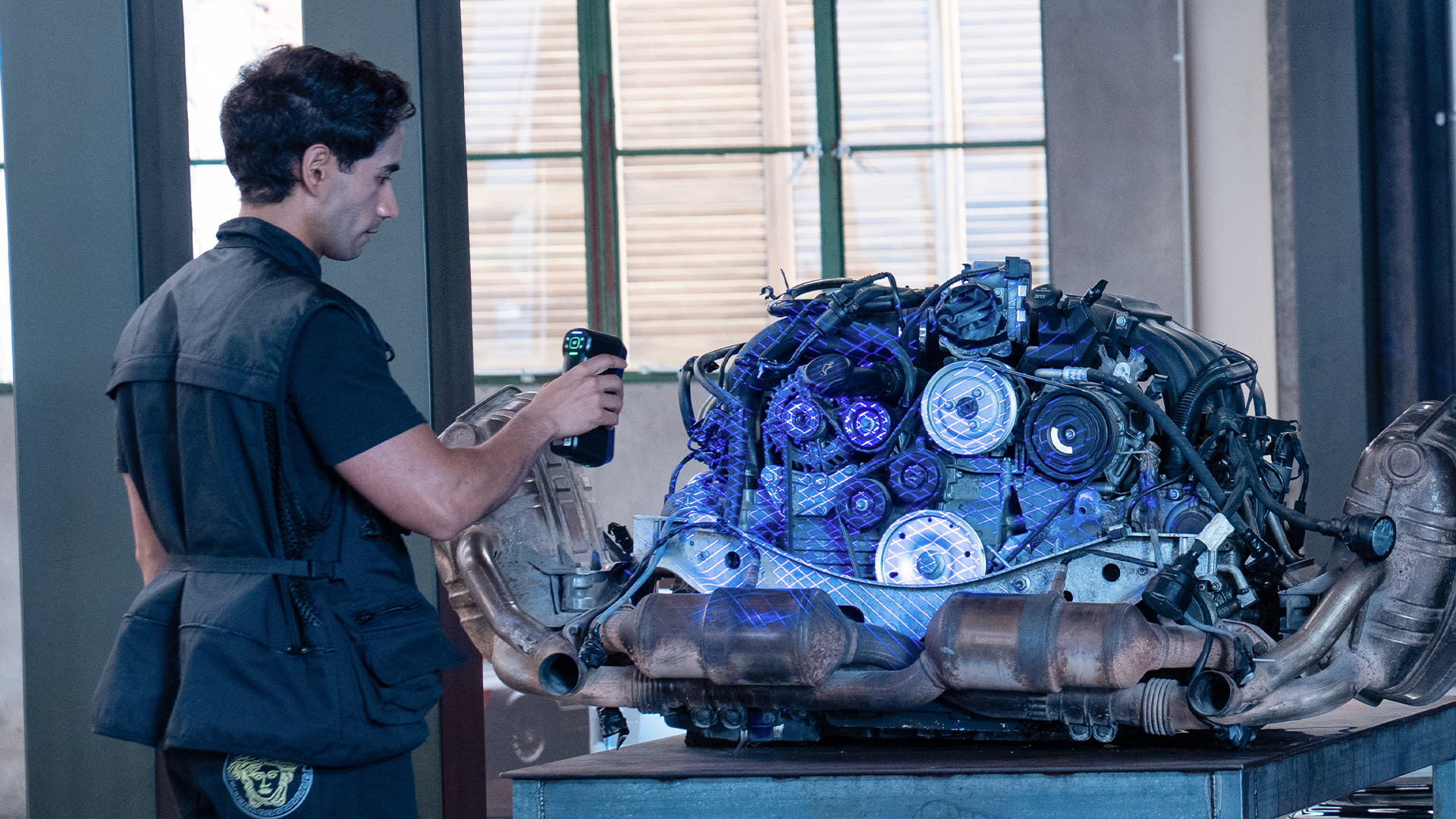

Maschinenkomponenten, Werkzeuge, Formen, Baugruppen und andere große Objekte können dank des optischen Trackings effizient und ohne aufwendiges Bekleben der Objektoberfläche mit Referenzmarkern digitalisiert werden.

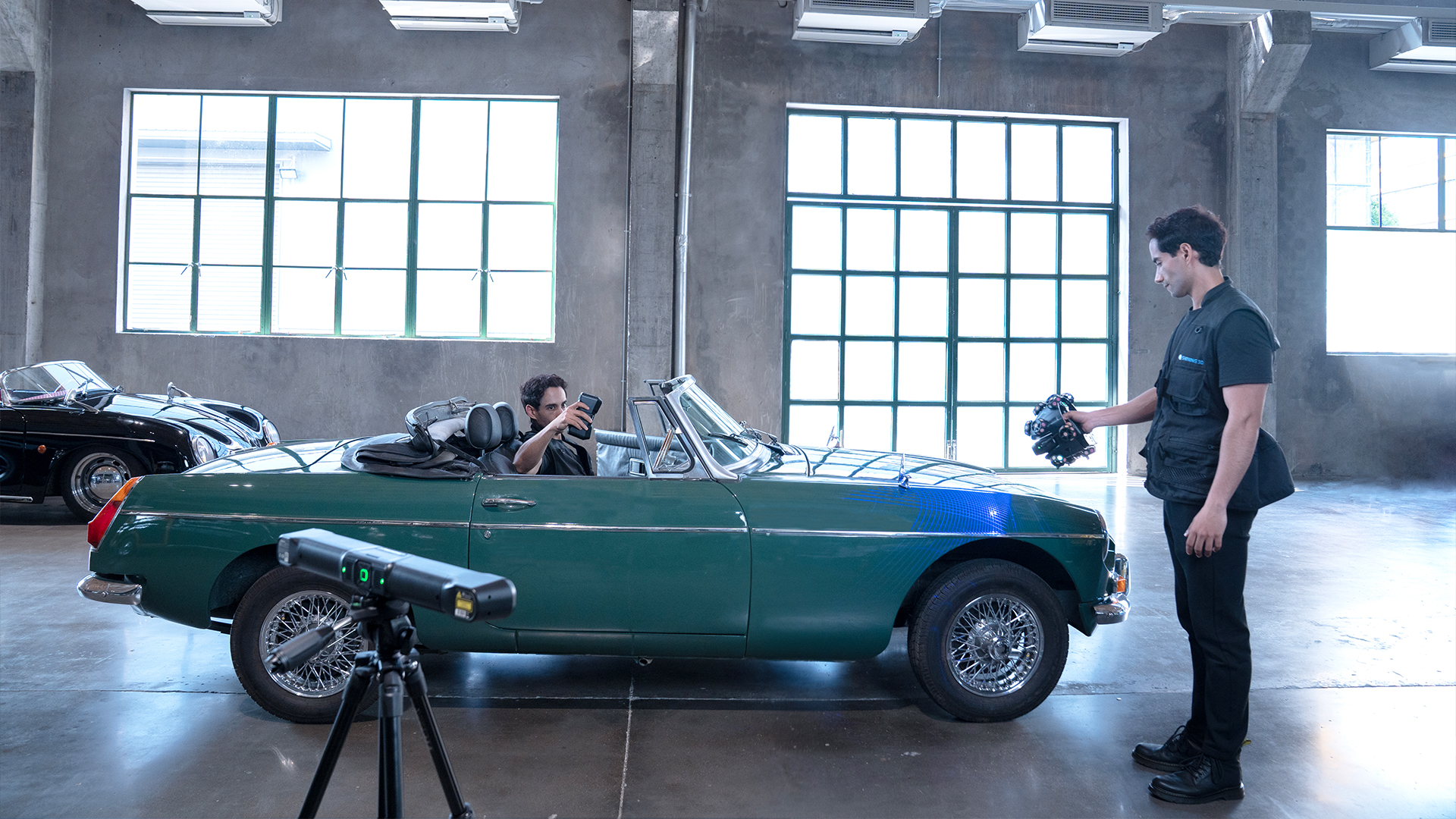

Automotive & Fahrzeugumbau

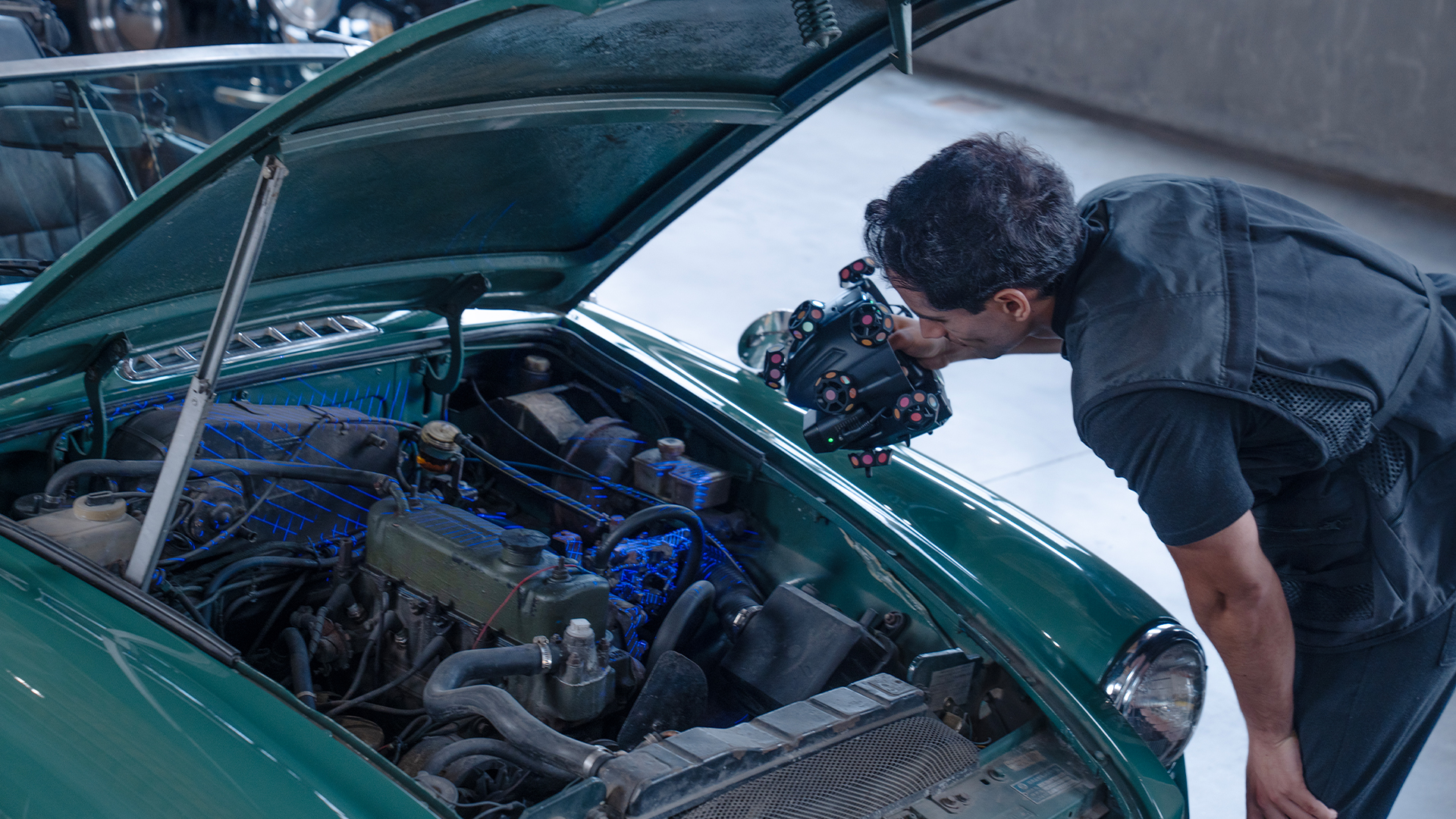

Fahrzeuge, Karosserien, Innenräume, Felgen und einzelne Fahrzeugkomponenten lassen sich dreidimensional erfassen. Die Scandaten können beispielsweise für individuelle Anbauteile, Fahrzeugumbauten oder die Konstruktion passgenauer Komponenten genutzt werden.
Individuelle Fertigung
3D-Scans können als digitale Grundlage für Sonderanfertigungen und individuell angepasste Bauteile dienen und bilden damit die Verbindung zwischen realem Objekt, 3D-Modell und CAD-Konstruktion.

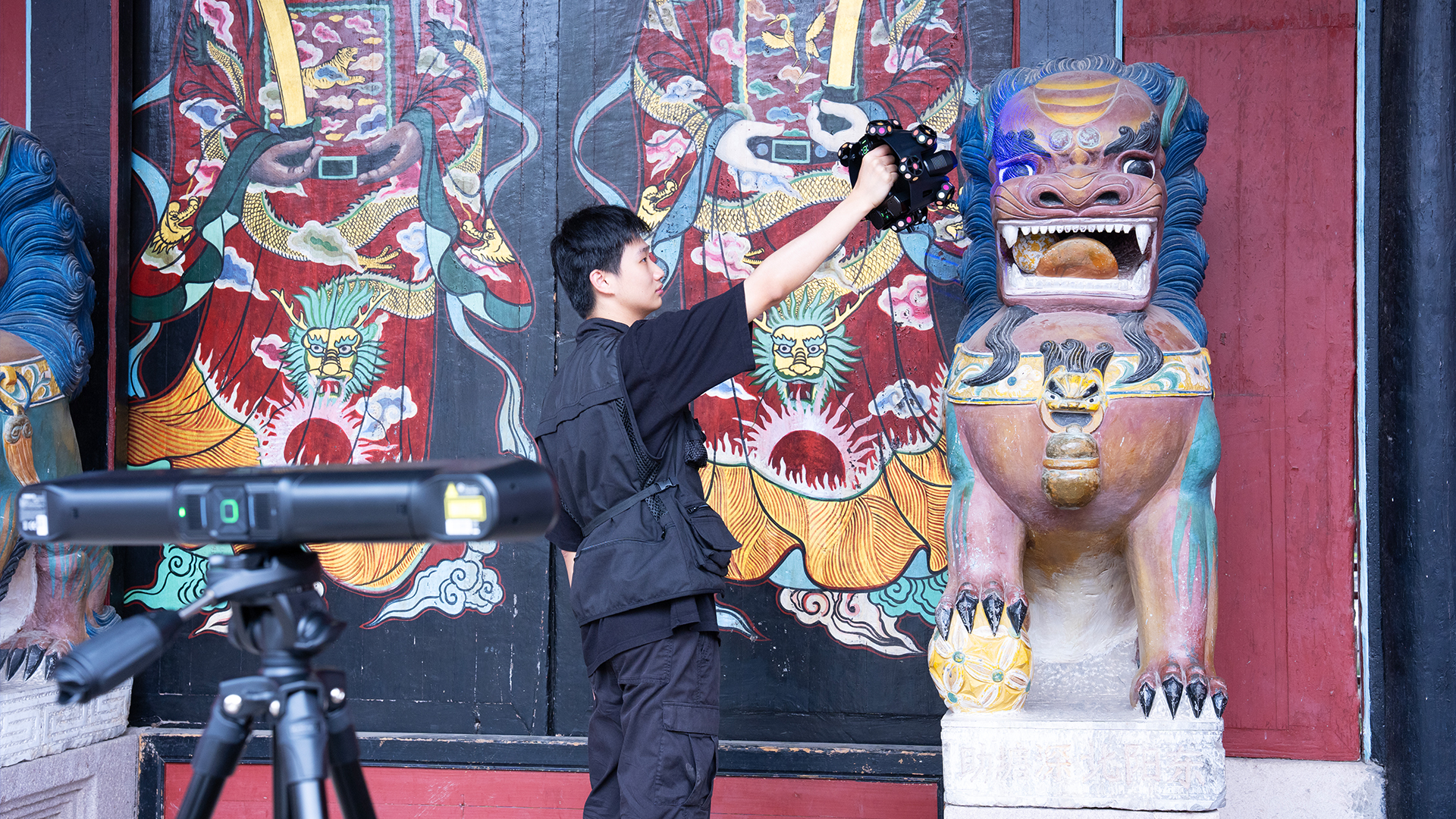

Kunst & Kulturerbe
Skulpturen, historische Objekte, archäologische Funde und Kunstwerke können berührungslos in 3D dokumentiert werden. Die integrierte Texturkamera ermöglicht zusätzlich die Erfassung von Farbinformationen.
TitleEinScan Trak Funktionsweise einfach erklärt

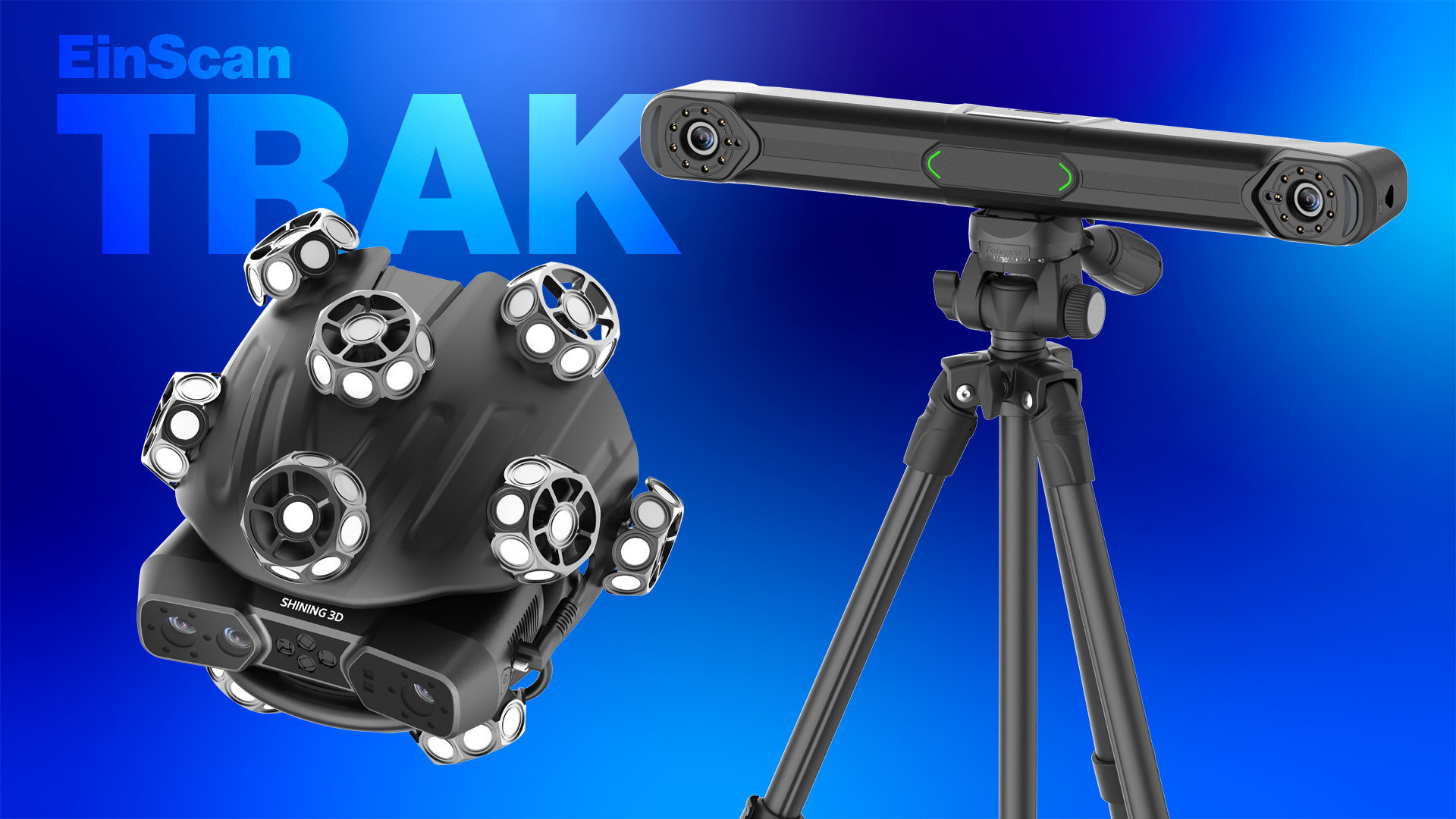

Der EinScan Trak kombiniert einen blauen Laser-3D-Scanner mit einem optischen Tracker. Dadurch kann das System die Oberfläche eines Objektes erfassen und gleichzeitig die Position des Scanners im Raum bestimmen.
Das ermöglicht einen besonders flexiblen Workflow für die Digitalisierung kleiner, mittelgroßer und großer Objekte.
Grundsätzlich stehen zwei Arbeitsweisen zur Verfügung:
- Tracking-Modus
- Handscanner-Modus
Beide Modi können innerhalb eines Scan-Projekts verwendet und miteinander kombiniert werden.
TitleWie funktioniert das optische Tracking?
Beim optischen Tracking beobachtet der Tracker kontinuierlich das kugelförmige Scanner-Modul.
Auf diesem befinden sich retroreflektierende Referenzmarker. Anhand dieser Marker kann der Tracker die Position und Orientierung des 3D-Scanners in Echtzeit bestimmen.
Der entscheidende Vorteil liegt darin, dass die Marker bereits Bestandteil des Scansystems sind.
Auf dem zu digitalisierenden Objekt müssen deshalb bei vielen Anwendungen keine Referenzmarker angebracht werden.
Während sich der Anwender mit dem Scanner um das Objekt bewegt, verfolgt der Tracker dessen Position und die Software setzt die erfassten 3D-Daten kontinuierlich zusammen.
TitleTracking-Modus für große Objekte
Der Tracking-Modus eignet sich insbesondere für mittelgroße und große Objekte.
Mit einem Tracking-Volumen von bis zu 15 m³ können beispielsweise Fahrzeuge, Maschinenbauteile, Formen, Skulpturen oder größere Baugruppen erfasst werden.
Das System verfolgt die Position des Scanners während der gesamten Aufnahme in Echtzeit.
Dadurch entfällt bei vielen Anwendungen die zeitaufwendige Vorbereitung des Objektes mit Referenzmarkern.
TitleHandscanner-Modus für kleinere Objekte & schwer erreichbare Bereiche
Der eigentliche 3D-Scanner lässt sich aus dem kugelförmigen Scanner-Modul entnehmen.

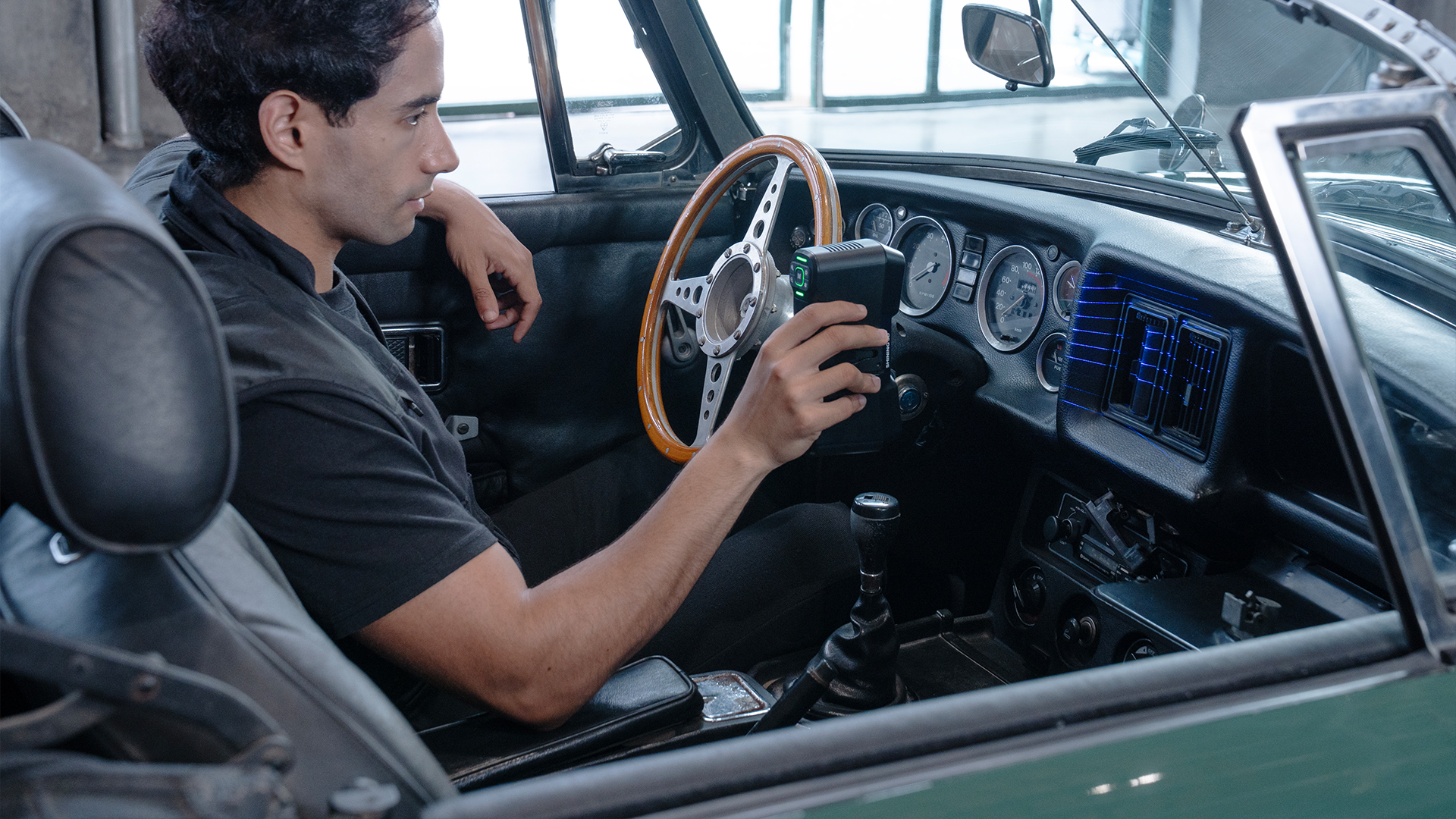

Anschließend kann er als kompakter und kabelloser 3D-Handscanner verwendet werden.
Dieser Modus eignet sich insbesondere für:
- kleinere und mittelgroße Objekte
- schwer erreichbare Stellen
- enge Bereiche
- detailreiche Oberflächen
- Bereiche außerhalb der Sicht des Trackers
Der Wechsel in den Handscanner-Modus ist ohne erneute Kalibrierung möglich.
TitleTracking- & Handscanner-Modus kombinieren
Beide Scan-Methoden lassen sich innerhalb eines Projektes miteinander kombinieren.
So kann beispielsweise ein Fahrzeug zunächst großflächig im Tracking-Modus digitalisiert werden.
Anschließend wird der Scanner aus dem Rahmen genommen, um schwer erreichbare oder besonders detaillierte Bereiche im Handscanner-Modus zu ergänzen.
Auch Daten mit unterschiedlichen Auflösungen können innerhalb eines Projektes zusammengeführt werden.
TitleWie erfasst der EinScan Trak die Oberfläche?
Der EinScan Trak projiziert blaue Laserlinien auf das Objekt, erfasst diese mit seinen Kameras und berechnet daraus die dreidimensionale Geometrie der Oberfläche, wobei für unterschiedliche Scanaufgaben drei verschiedene Laser-Konfigurationen zur Verfügung stehen.
19 + 19 gekreuzte Laserlinien | 7 parallele Laserlinien | Einzelne Laserlinie |
Die insgesamt 38 gekreuzten Laserlinien ermöglichen eine besonders schnelle Datenerfassung. | Die 7 parallelen Laserlinien sind für eine detailliertere Erfassung ausgelegt. | Für tiefe und schwer zugängliche Bereiche steht zusätzlich eine einzelne Laserlinie zur Verfügung. |
Dieser Modus eignet sich für größere Flächen und Objekte, bei denen eine hohe Scangeschwindigkeit entscheidend ist. | Damit können beispielsweise scharfe Kanten, Konturen und kleinere geometrische Details erfasst werden. | Sie eignet sich beispielsweise für Vertiefungen und komplexe Geometrien im Reverse Engineering. |
TitleKabelloses 3D-Scanning über Wi-Fi 6
Tracker und Scanner verfügen über eine drahtlose Verbindung.
Ein mitgelieferter Router verbindet die Komponenten über ein eigenes Netzwerk mit dem Computer.
Nach dem Einschalten kann sich das System automatisch verbinden und ist anschließend für das kabellose 3D-Scanning bereit.
Tracker und Scanner verfügen über eigene Akkus. Dadurch sind während des normalen kabellosen Betriebs weder Datenkabel noch eine permanente externe Stromversorgung notwendig.
TitleVom realen Objekt zum digitalen 3D-Modell
Ein typischer EinScan-Trak-Workflow sieht folgendermaßen aus:
1. Tracker und Scanner positionieren und starten.
2. Tracking- oder Handscanner-Modus auswählen.
3. Passenden Laser-Modus und die gewünschte Auflösung einstellen.
4. Objekt Stück für Stück mit dem Scanner erfassen.
5. Scan-Fortschritt und Datenqualität in Echtzeit kontrollieren.
6. Bei Bedarf Detailbereiche mit einer höheren Auflösung ergänzen.
7. Punktwolke bzw. 3D-Daten bearbeiten.
8. 3D-Modell erzeugen und exportieren.
9. Daten in CAD-, Mess- oder Reverse-Engineering-Software weiterverarbeiten.
TitleWelche Software wird für den EinScan Trak verwendet?
Für die Datenerfassung kommt EXScan Trak zum Einsatz.
Die Software unterstützt unter anderem das Zusammenführen unterschiedlicher Scan-Modi und Auflösungen sowie das Umschalten zwischen verschiedenen Laser- und Auflösungseinstellungen.
Für nachgelagerte Workflows können die Daten beispielsweise in Lösungen für Reverse Engineering, 3D-Messung und Qualitätskontrolle weiterverarbeitet werden.
TitleTechnische Daten des EinScan Trak im Überblick
Der EinScan Trak von SHINING 3D kombiniert optisches Tracking und einen abnehmbaren Laser-3D-Handscanner in einem System.
Mit einer Scangeschwindigkeit von bis zu 2.630.000 Punkten pro Sekunde, einer volumetrischen Genauigkeit von bis zu 0,1 mm und einer Auflösung beziehungsweise einem Punktabstand von bis zu 0,05 mm ist das System für professionelle 3D-Digitalisierungsaufgaben ausgelegt.
TitleEinScan Trak Spezifikationen
| Technische Eigenschaft | EinScan Trak |
|---|---|
| Scan-System | Optisches Tracking + abnehmbarer 3D-Handscanner |
| Arbeitsmodi | Tracking-Modus / Handscanner-Modus |
| Lichtquelle | Blauer Laser |
| Hochgeschwindigkeitsmodus | 19 + 19 gekreuzte Laserlinien |
| Detail-Modus | 7 parallele Laserlinien |
| Scan tiefer Bereiche | Einzelne Laserlinie |
| Volumetrische Genauigkeit | Bis zu 0,1 mm |
| Auflösung/Punktabstand | 0,05 – 10 mm |
| Maximale Scangeschwindigkeit | 2.630.000 Punkte/s |
| Maximales Sichtfeld – Tracking | 4,796 x 4,174 mm bei 4,000 mm |
| Maximales Sichtfeld – Handscanner | 547 x 463 mm bei 500 mm |
| Tracking-Volumen | Bis zu 15m³ |
| Texturkamera | 5 MP |
| Drahtlose Verbindung | Wi-Fi 6 |
| Akkulaufzeit | Bis zu 5,5 Stunden |
| Gewicht Tracker | 1,02 kg |
| Gewicht – Kugelförmiges Scanner-Modul | 1,46 kg |
| Gewicht – Handscanner | 0,48 kg |
| Exportformate | STL, IBJ, PLY, 3MF, ASC |
| Betriebstemperatur | -10°C bis 40°C |
| Betriebsluftfeuchtigkeit | 10% - 90% RH, nicht kondensierend |
| Zertifizierung | CF, FCC, RoHS, WEEE, FDA, SRRC, IP50 |
EinScan Trak Genauigkeit | EinScan Trak Auflösung | EinScan Trak Scan-Geschwindigkeit |
SHINING 3D gibt für den EinScan Trak eine volumetrische Genauigkeit von bis zu 0,1 mm an. | Der einstellbare Punktabstand bzw. die Auflösung reicht von 0,05 bis 10 mm. | Die maximale Scangeschwindigkeit beträgt 2.630.000 Punkte pro Sekunde. |
Damit eignet sich das System für professionelle Digitalisierungsaufgaben bspw. im Reverse Engineering, Automotive-Bereich und in der Produktentwicklung. | Für detailreiche Bereiche kann ein kleiner Punktabstand gewählt werden. Für größere und weniger detailreiche Oberflächen kann dagegen eine gröbere Auflösung sinnvoll sein, um die erzeugte Datenmenge zu reduzieren. | Für die schnelle Erfassung großer Flächen stehen 19 + 19 gekreuzte Laserlinien zur Verfügung. Für detailliertere Bereiche kann auf 7 parallele Laserlinien gewechselt werden. |
TitleEinScan Trak Systemanforderungen
Für einen leistungsfähigen Scan-Workflow empfiehlt SHINING 3D folgende PC-Konfiguration:
| Komponenten | Empfohlene Hardware |
|---|---|
| Betriebssystem | Windows 11 Professional, 64 Bit |
| Prozessor | Intel i7-13650HX / AMD Ryzen 9 8945HS oder höher |
| Grafikkarte | NVIDIA GeForce RTX 4060 oder höher |
| Grafikspeicher | 8 GB VRAM oder mehr |
| Arbeitsspeicher | 64 GB DDR Dual-Channel oder mehr |
| USB | USB3.0 |
TitleWelche Dateiformate unterstützt der EinScan Trak?
Die mit dem EinScan Trak erzeugten 3D-Daten können in verschiedenen Standardformaten ausgegeben werden.
Unterstützt werden:
- STL,
- OBJ,
- PLY,
- 3MF und
- ASC.
Damit können die Daten anschließend in zahlreichen CAD-, Reverse-Engineering-, Inspektions- und 3D-Softwarelösungen weiterverarbeitet werden.
TitleSoftware für den EinScan Trak
Für die eigentliche Datenerfassung steht EXScan Trak zur Verfügung.
Für nachgelagerte Workflows können unter anderem Lösungen für Reverse Engineering, 3D-Messung und Qualitätskontrolle eingesetzt werden.
Dazu gehören beispielsweise:
- EXModel
- EXMeasure
- Geomagic Design X
- Geomagic Control X
- PolyWorks
- BlueStar Mapping
