Shining 3D FreeScan UE Pro2
TitleKompakte Leistung für höchste Ansprüche

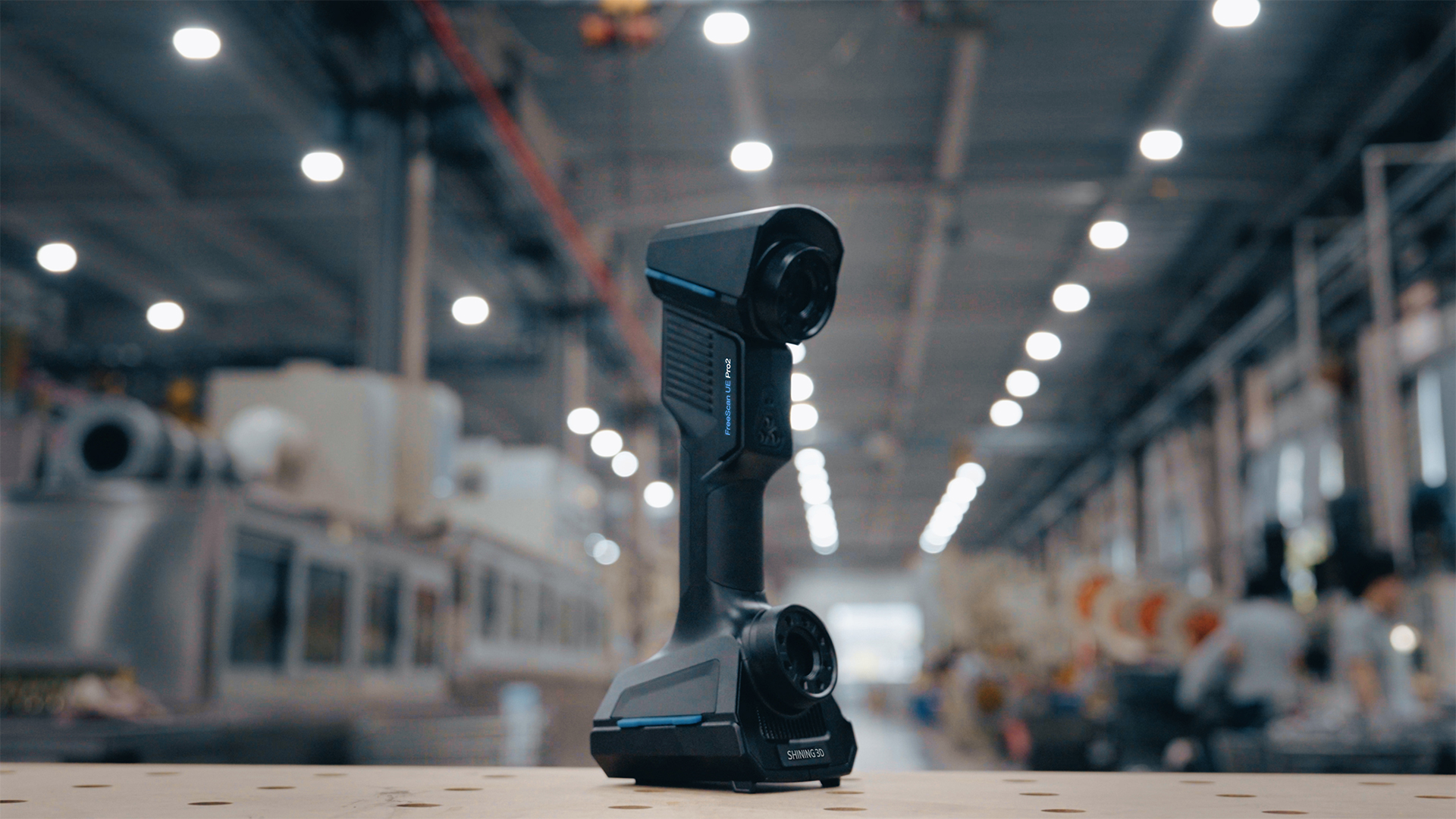

Der FreeScan UE Pro2 von SHINING 3D ist ein kabelloser Handheld-3D-Scanner der nächsten Generation für die industrielle Messtechnik. Er wurde für maximale Flexibilität, beeindruckende Scan-Geschwindigkeit und höchste Präzision entwickelt. Er ermöglicht professionelle 3D-Scans direkt am Einsatzort – ob in der Produktion, in der Qualitätskontrolle oder beim Reverse Engineering.
Mit einem Gewicht von nur rund 950 Gramm liegt der Scanner ergonomisch in der Hand und ermöglicht komfortables Arbeiten auch über längere Zeiträume hinweg. Diese Kombination aus Leichtigkeit und Präzision macht ihn zu einem idealen Werkzeug für anspruchsvolle industrielle Anwendungen.
TitleKabelloses Scannen bietet maximale Bewegungsfreiheit im industriellen Alltag
Der FreeScan UE Pro2 wurde speziell für den kabellosen Einsatz entwickelt. Dank seines integrierten WLAN-Moduls erfolgt die Datenübertragung in Echtzeit, ganz ohne störende Kabel. Dadurch können Anwender in engen Produktionshallen, bei großen Bauteilen oder im Außeneinsatz frei arbeiten, ohne Kompromisse bei der Präzision eingehen zu müssen.
Die kabellose Technologie sorgt für mehr Flexibilität und reduziert den Zeitaufwand für das Einrichten des Systems. So lassen sich Messungen schneller beginnen, was die Effizienz im gesamten Arbeitsprozess deutlich steigert.
TitleHöchste Effizienz dank beeindruckender Scan-Geschwindigkeit
Mit einer Scan-Geschwindigkeit von bis zu 3.460.000 Punkten pro Sekunde zählt der FreeScan UE Pro2 zu den schnellsten Geräten seiner Klasse. Er erfasst große Flächen und komplexe Geometrien in kürzester Zeit, ohne an Genauigkeit zu verlieren.
Die hohe Punktdichte sorgt für detailreiche und vollständige Daten, selbst bei schwierigen Oberflächen oder stark reflektierenden Materialien. Somit eignet sich der Scanner sowohl für großflächige Inspektionen als auch für präzise Detailaufnahmen von Kleinteilen.
TitlePatentierte Photogrammetrie für metrologische Präzision
Im Inneren des FreeScan UE Pro2 kommt modernste Technologie zum Einsatz: die patentierte binokulare Photogrammetrie (VPG). Dieses Verfahren ermöglicht die hochpräzise Erfassung großer Objekte, ohne dass kodierte Marker verwendet werden müssen.
Das spart Zeit bei der Vorbereitung und minimiert den Aufwand im Workflow. Durch die Kombination aus Lasertechnologie und Photogrammetrie erreicht der Scanner eine volumetrische Genauigkeit von bis zu 0,02 mm + 0,015 mm/m. Diese wurde nach ISO 17025 sowie VDI/VDE 2634 geprüft und zertifiziert. Somit liefert der FreeScan UE Pro2 nicht nur Scans, sondern auch messfähige 3D-Daten auf Metrologie-Niveau.
TitleDrei Scan-Modi für jede Anforderung
Der FreeScan UE Pro2 verfügt über drei anpassbare Laser-Scan-Modi, die für unterschiedliche Szenarien optimiert sind.

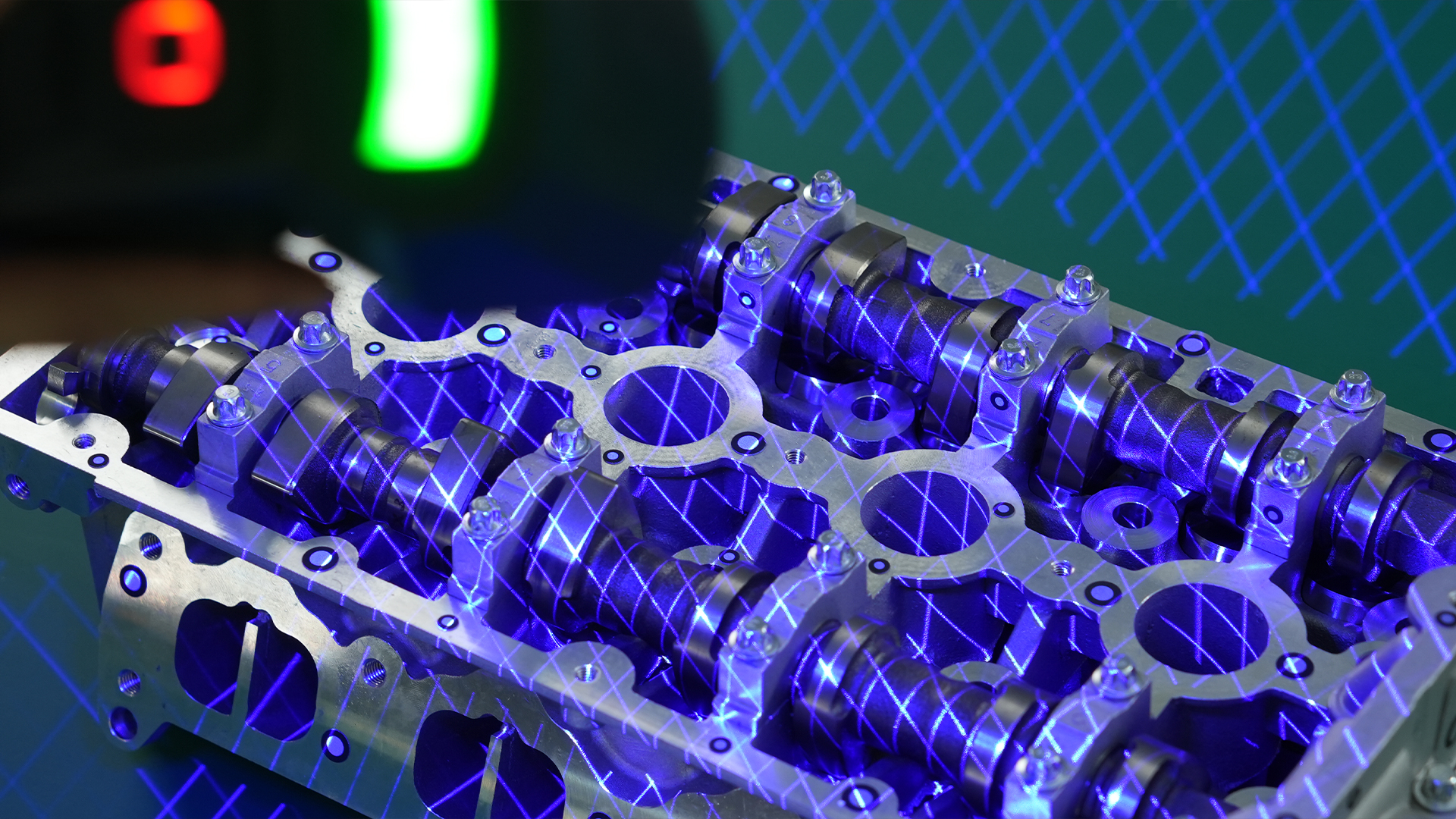

Im Hochgeschwindigkeits-Modus kommen 50 Laserlinien zum Einsatz, was ihn ideal für großflächige Objekte und schnelle Messungen macht. Der Detail-Modus mit sieben parallelen Laserlinien ermöglicht die präzise Erfassung feiner Strukturen und kleiner Geometrien.
Der Einlinien-Modus ist für besonders enge Bereiche oder schwer zugängliche Stellen ideal: Mit nur einer Laserlinie können selbst tiefe Bohrungen, Vertiefungen oder Kanten millimetergenau gescannt werden.
Diese Flexibilität erlaubt es, mit nur einem Gerät sowohl Makro- als auch Mikro-Scans effizient durchzuführen.
TitleZertifizierte Präzision für die industrielle Qualitätskontrolle

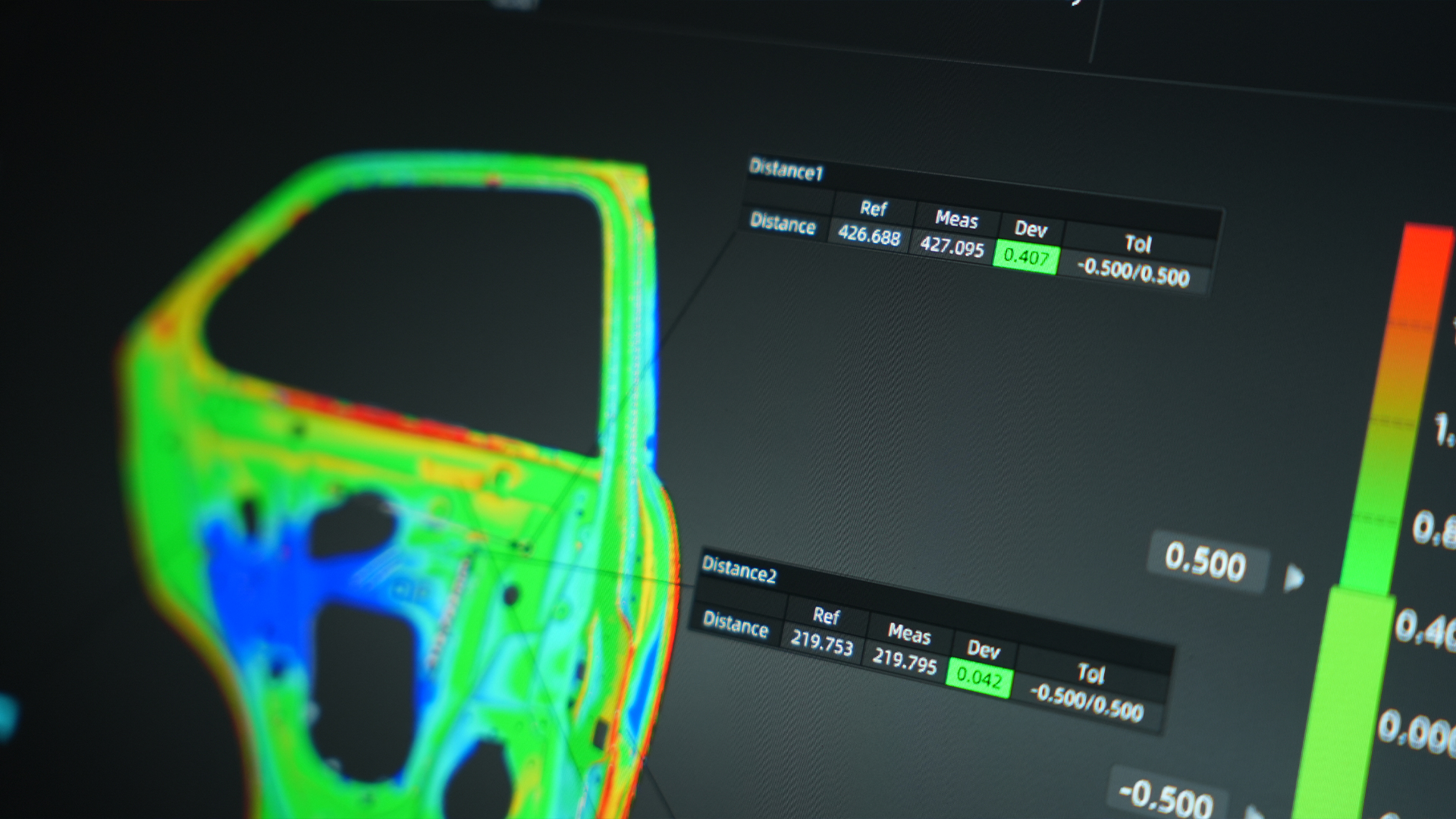

Dank seiner metrologischen Kalibrierung und ISO-zertifizierten Genauigkeit erfüllt der FreeScan UE Pro2 höchste industrielle Anforderungen. Die erfassten Daten können direkt für Qualitäts- oder Soll-Ist-Vergleiche in gängigen Softwarelösungen wie Geomagic Control X, PolyWorks oder GOM Inspect verwendet werden.
Durch die nahtlose Software-Integration wird der gesamte Workflow von der Datenerfassung bis zur Auswertung vereinfacht und beschleunigt.
TitleIntuitive Software-Integration für effiziente Arbeitsabläufe

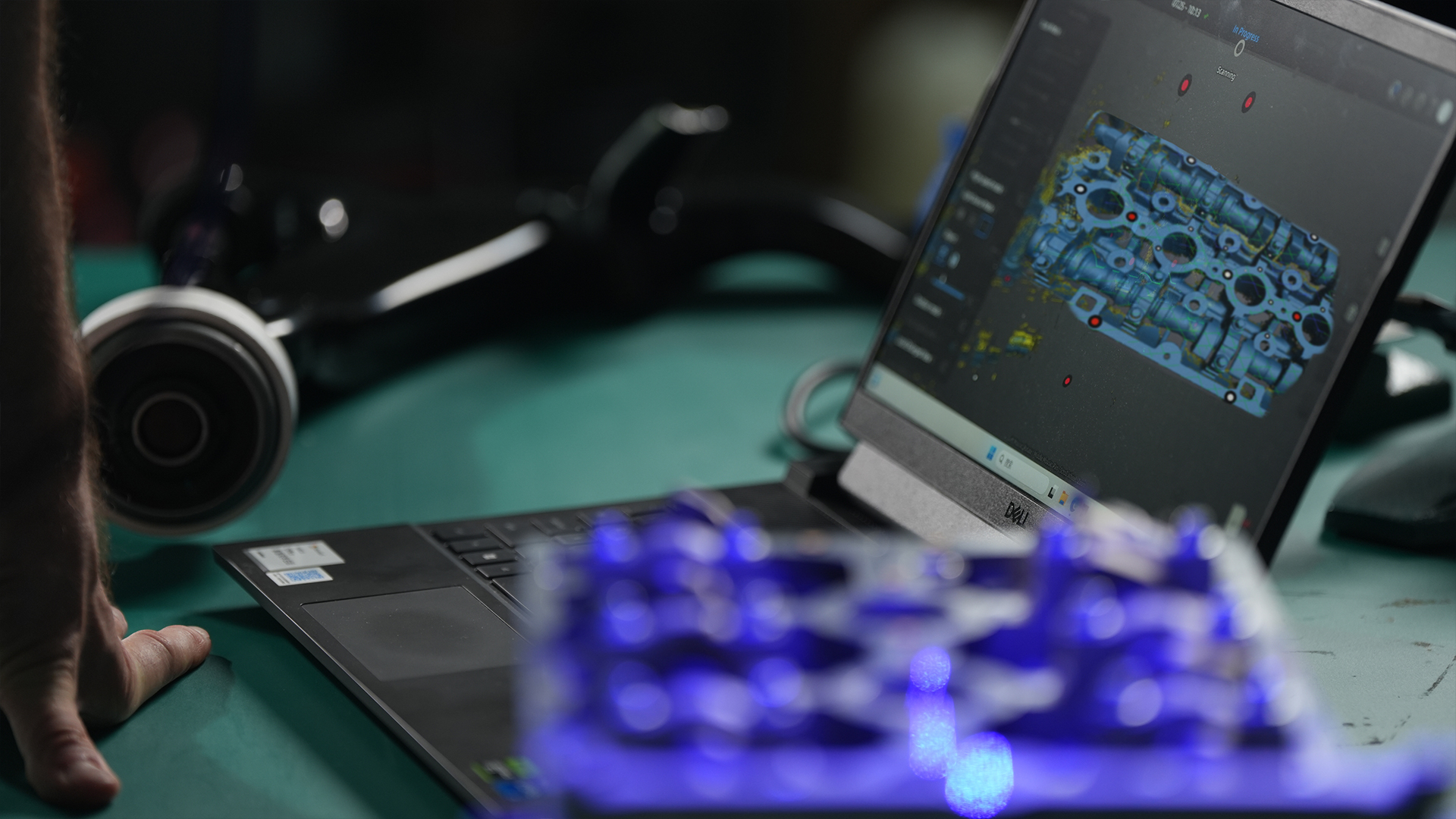

Die zum Scanner gehörende FreeScan-Software verfügt über eine übersichtliche Benutzeroberfläche, die eine Echtzeit-Visualisierung der Punktwolke bietet. Mithilfe von Qualitätsindikatoren, Farbcodes und automatischen Hinweisen wird der Nutzer sicher durch den gesamten Scanprozess geführt.
Nach Abschluss der Messung können die Daten als Mesh (STL, OBJ oder PLY) exportiert und direkt in eine CAD- oder Inspektionssoftware weiterverarbeitet werden. Diese enge Verzahnung von Hardware und Software reduziert Fehlerquellen und steigert die Produktivität.
TitleFazit: Mobilität trifft Präzision
Mit dem FreeScan UE Pro2 setzt SHINING 3D einen neuen Standard für mobile 3D-Messtechnik. Der Scanner vereint kabellose Freiheit mit metrologischer Genauigkeit, außergewöhnlicher Geschwindigkeit und intuitiver Bedienung.
Egal ob für Qualitätsprüfung, Reverse Engineering oder Produktion – der FreeScan UE Pro2 bietet eine perfekte Balance aus Leistung, Präzision und Flexibilität und ist damit die optimale Wahl für professionelle Anwendungen in der Industrie.
TitleAnwendungsbereiche des FreeScan UE Pro2
Der FreeScan UE Pro2 zeigt seine Stärken in zahlreichen Industriebereichen: von Automotive über Maschinenbau bis zu Energie- und Schwerindustrie. Dank seiner Leistung, Flexibilität und Mobilität ist er eine ideale Lösung für anspruchsvolle Mess- und Inspektionsaufgaben.
TitleTypische Einsatzfelder
Automobilindustrie

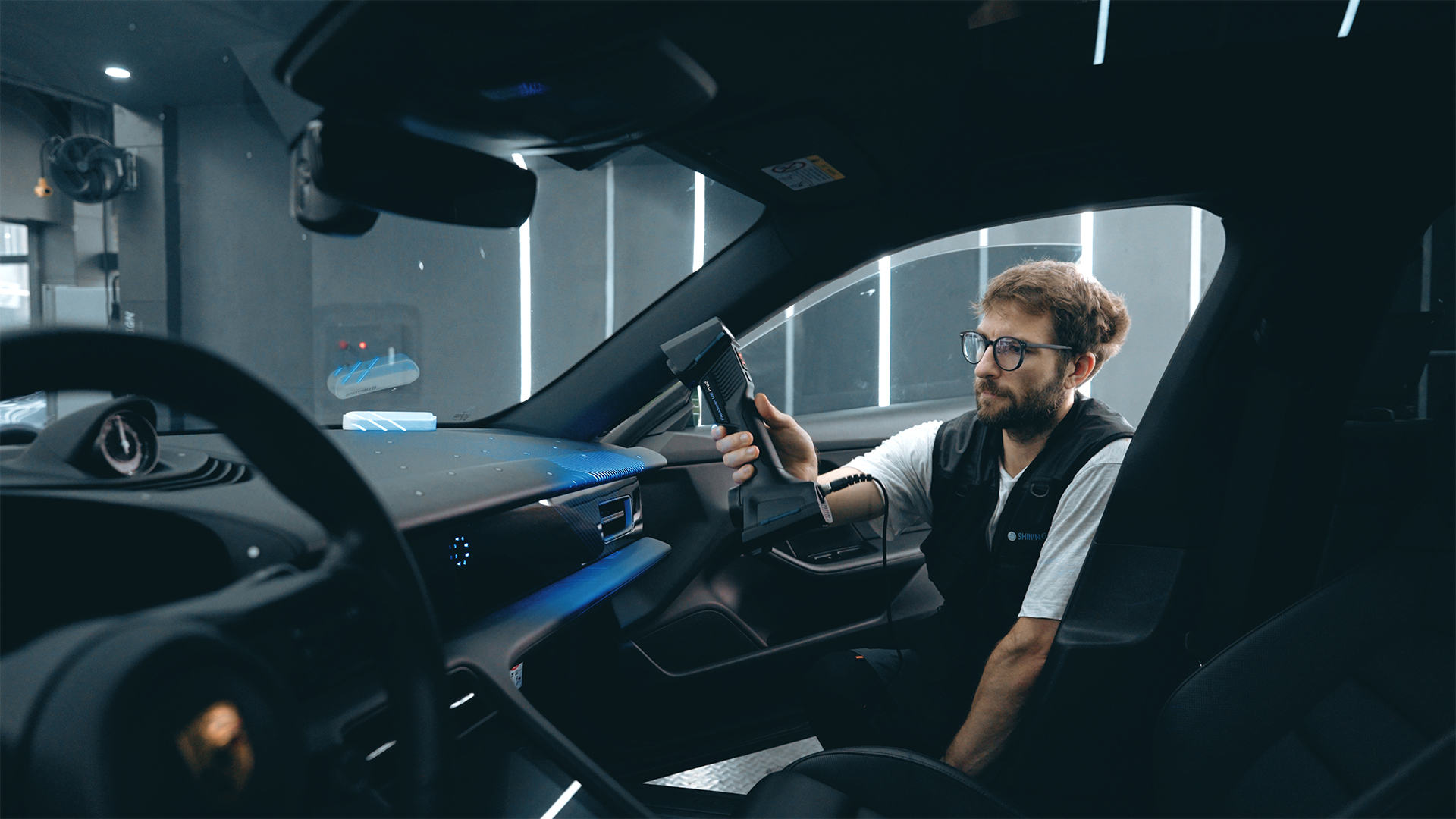

In der Automobilfertigung werden hohe Anforderungen an Qualität, Geschwindigkeit und Rückverfolgbarkeit gestellt. Der FreeScan UE Pro2 ist dank 50 Laserlinien zur Erfassung flacher Oberflächen und komplexer Details optimal für Blech- und Karosserieteile, Oberflächendeformationen oder Positionsprüfungen von Bohrungen geeignet.
Maschinenbau und Transportmittel
Ob Maschinengehäuse, Bahn- oder Nutzfahrzeuge – der Scanner meistert sowohl Innen- als auch Außenbereiche, verfügt über eine hochwertige Materialanpassung und ist somit für reflektierende oder dunkle Oberflächen geeignet.
Energie, Schwerindustrie und Infrastruktur

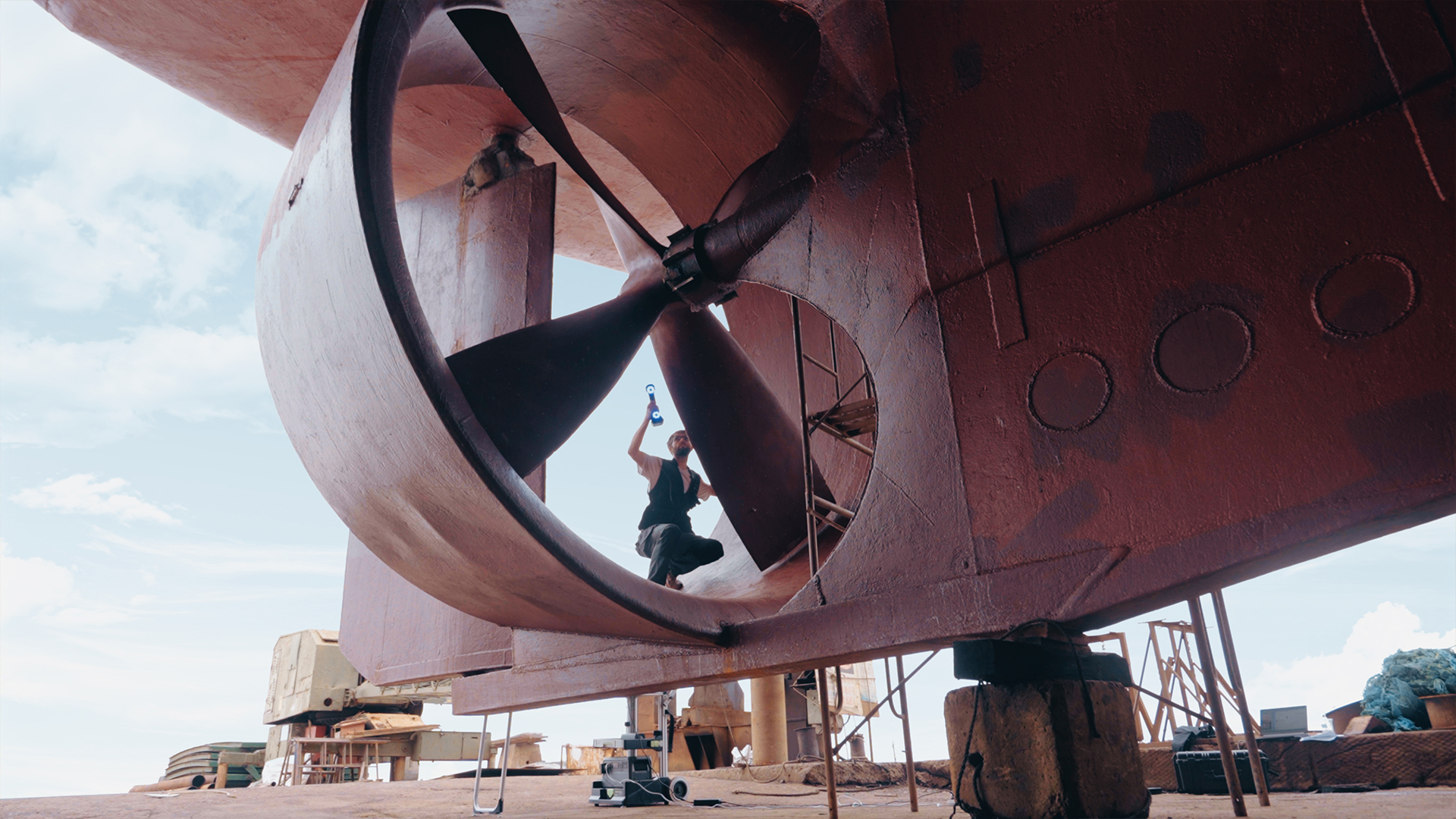

Große Objekte wie Turbinen, Rohrleitungen oder Großanlagen profitieren von kabelloser Mobilität und dem Photogrammetrie-Modus für eine hohe Genauigkeit über weite Flächen hinweg.
Andere Branchen
- Luft- und Raumfahrt: große Strukturbauteile, komplexe Formen
- Forschung & Bildung: Prototyping, Laboranwendungen mit hoher Genauigkeit
- Reverse Engineering: obsolete Bauteile, Werkzeug- und Formenbau
- Service und Wartung: mobilen Inspektionen vor Ort
TitleVorteile im Einsatz
- Zeitersparnis: Weniger Vorbereitungszeit durch kabellosen Betrieb und Marker-armer Photogrammetrie.
- Mobilität: Einsatz direkt bei der Anlage oder Maschine, ohne aufwändigen Transport.
- Hohe Qualität: Messergebnisse in Metrologiequalität – nicht nur „Scan-Daten“, sondern verwertbare Messergebnisse.
- Vielseitigkeit: Unterschiedliche Objektgrößen und Materialien meistern – vom kleinen Bauteil bis zur Großanlage.
TitleWie funktioniert der FreeScan UE Pro2? – Technologie & Workflow im Detail
Die Leistungsfähigkeit des FreeScan UE Pro2 basiert auf modernen Messtechnik-Prinzipien: Lichtquellen, Photogrammetrie, Marker-freie Tracking-Technologie und direkt in den Arbeitsablauf integrierte Ergebnisse. Nachfolgend erläutern wir die zugrunde liegenden Technologien und typischen Arbeitsschritte.
TitleTechnologie-Highlights

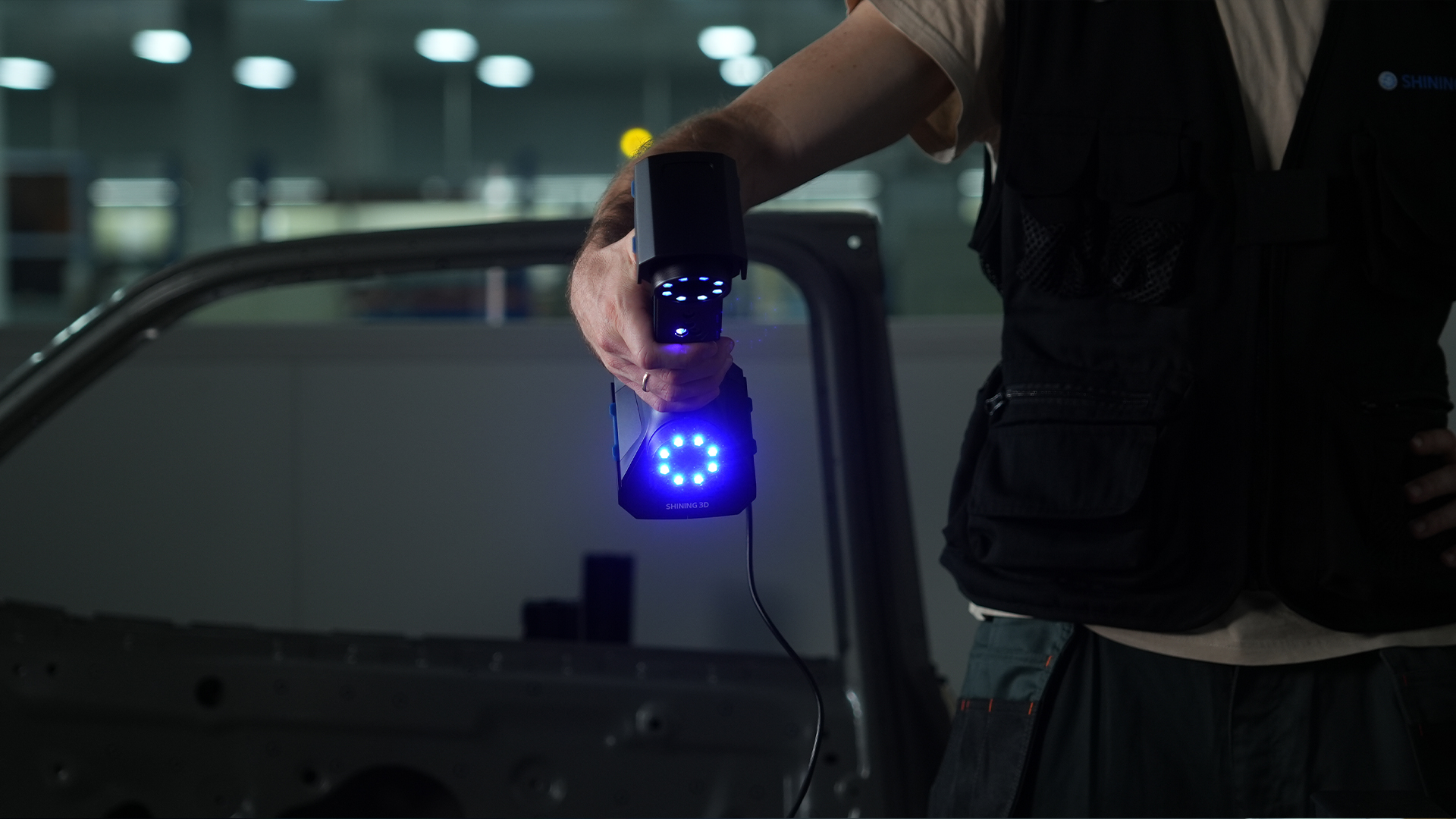

Laserlichtquellen-Modi
Je nach Anwendung kann zwischen drei Lichtquellen-Modi gewählt werden:
- 50 Laserlinien (Hochgeschwindigkeitsmodus) für die schnelle Abtastung großer Flächen.
- 7 parallele Laserlinien (Detail-Scan) für feine Strukturen und eine erhöhte Auflösung.
- 1 Laserlinie (Tiefloch-Scan) für Scans in tiefen Bohrungen oder schmalen Taschen.
Photogrammetrie (VPG – Video Photogrammetry)
- Die patentierte binokulare Photogrammetrie-Technologie von SHINING 3D ermöglicht eine räumliche Positionierung ohne kodierte Marker. Dadurch wird die Vorbereitung vereinfacht und die Genauigkeit bei großen Objekten erhöht.
Workflow & Software-Integration
- Der Nutzer wählt den passenden Scan-Modus (z. B. Mesh-Scan, Detail-Scan).
- Die Software (z. B. FreeScan Software) zeigt Mesh-Daten in Echtzeit, unterstützt Vorlagen und Datenqualitätsanzeige (z. B. Laserlinienfarbe, LED-Indikator).
- Export in gängige Formate (z. B. OBJ, STL, PLY) und Übergabe in CAD/Inspektionssoftware (z. B. Geomagic Control X, PolyWorks).
Außen- und Innenbereich

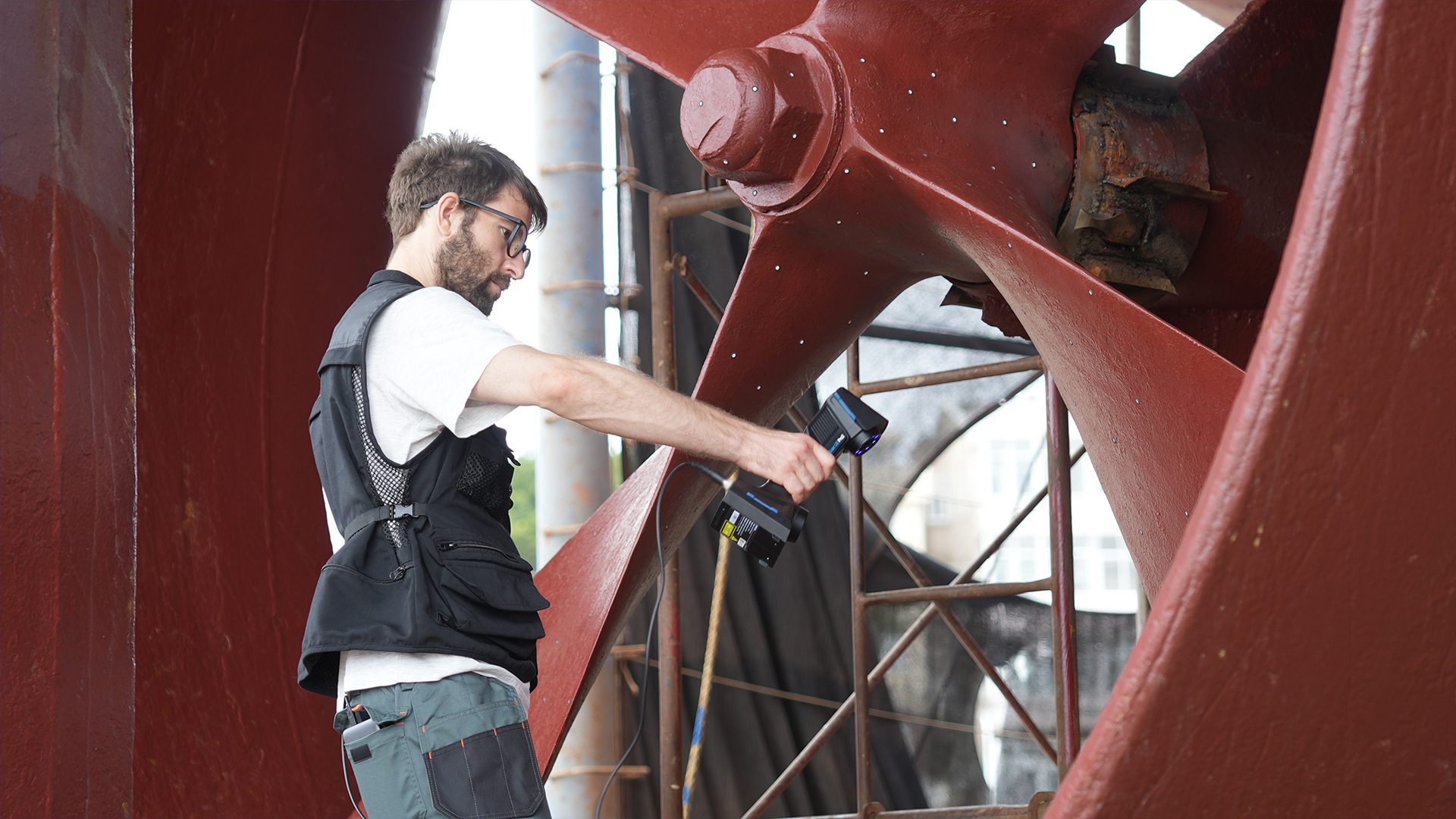

Dank kabelloser Übertragung und robustem Tracking kann der Scanner sowohl im Werk als auch vor Ort im Außeneinsatz genutzt werden – z. B. bei Anlageninspektionen oder im Schwerindustrie-Umfeld.
TitleTypischer Workflow-Schritt für Schritt
1. Gerät einsatzbereit machen: Akku/Powebank anschließen, ggf. WLAN-Modul aktivieren.
2. Objekt-Setup: Scanner im passenden Abstand positionieren; sinnvoller Abstand je nach Modus beachten.
3. Scan-Modus auswählen: z. B. Hochgeschwindigkeit für große Fläche, Detail für feine Geometrie, Tiefloch für Bohrungen.
4. Echtzeit-Überwachung: Mesh-Daten und Qualität prüfen während des Scans über Software.
5. Daten-Export & Verarbeitung: Punktwolke oder Mesh in CAD/Inspektions-Software überführen, Messungen durchführen, Report generieren.
6. Ergebnisabsicherung: Volumetrische Genauigkeit sowie Kalibrierbarkeit ermöglichen metrologisch nutzbare Daten.
| Produktname | FreeScan UE Pro2 | ||
|---|---|---|---|
| Scan-Modi | Kreuzende Laser Linien | Parallele Laser Linien | Single Laser Linien |
| Lichtquelle | 50 Laser Linien | 7 Laser Linien | 1 Laser Linie |
| Arbeitsabstand | 300 mm | 200 mm | 300 mm |
| Scan-Genauigkeit | 0.02 mm | ||
| Volumetrische Genauigkeit | 0,02 + 0,03 mm/m (0,02 + 0,015mm/m im Photogrammetrie-Modus) | ||
| Scan-Geschwindigkeit | Bis zu 3.460.000 Punkte/Sek. | ||
| Scantiefe | 360 mm | ||
| Max. Sichtfeld (FOV) | 600 x 550 mm | ||
| Punktabstand | 0,01 ~ 10 mm | ||
| Laser-Kategorie | Klasse 2 (Augensicher) | ||
| Schnittstelle | USB 3.0 | ||
| Abmessung | 305,8 x 118,9 x 100,8 mm | ||
| Gewicht | 0,95 kg | ||
| Stromzufuhr | 24 V, 3,75 A | ||
| Arbeitstemperatur | -20 ~ 40° | ||
| Arbeitsluftfeuchtigkeit | 10% ~ 90% | ||
| Zertifizierung | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX | ||
| Genauigkeitszertifizierung | VDI/VDE 2643 Teil3 (zertifiziert in einem nach ISO 17025 zertifizierten Genauigkeitslabor) | ||
| Empfohlene PC-Konfiguration | Betriebssystem: Windows 11 Professional 22H2 (64-bit) | ||
TitleHinweise zur Spezifikation
- Scan-Geschwindigkeit: Die hohe Punktezahl pro Sekunde reduziert Scan-dauer bei großen Flächen deutlich.
- Laserlinie-Modi: Drei Modi ermöglichen modularen Einsatz je nach Objektgröße oder Detailgrad.
- Volumetrische Genauigkeit: Wichtig in der Metrologie, z. B. für Messberichte oder Vergleichs- und Inspektionsanwendungen.
- Kabelloses Arbeiten: Flexibilität bei Inspektionen vor Ort – reduziert Setup-Zeit und erleichtert Handhabung.
- Kompatibilität: Unterstützt gängige Software und Datenformate für nahtlose Integration in bestehende Workflows.
